    Програматор ПРТ1С-6275

    Програматор ПРТ1С-6275 використовують для визначення та зміни значень температур спрацьовування електронних термостатів.


    Прилад призначений для встановлення та перевірки значень температурних уставок, а також контролю функціонування реле температури зі з'єднувачем типу 2РМ:

    Програматор ПРТ1С-6275 забезпечує:

    •   індикацію значень температурних уставок;
    •   індикацію значення температури (t) середовища вимірюваного реле температури;
    •   індикацію функціонування реле температури та стану контактів вихідного реле;
    •   встановлення значення верхньої температурної уставки (tв);
    •   встановлення значення нижньої температурної уставки (tн);
    •   запис нових значень температурних уставок в реле температури.

    У програматорі ПРТ1С-6275 передбачено два режими роботи – режим контролю та режим встановлення значень tв і tн.
    Перехід між режимами та зміна значень температурних уставок виконується за допомогою кнопок.
    Уся необхідна інформація у зручній формі відображається на рідкокристалічному індикаторі.

    За допомогою світлодіодних індикаторів можна контролювати стан контактів вихідного реле: якщо світиться червоний світлодіод – замкнутий контакт "Вихід tв", а якщо світиться зелений світлодіод – замкнутий контакт "Вихід tн". Відповідно відсутність світіння вказує на те, що контакт розімкнений.

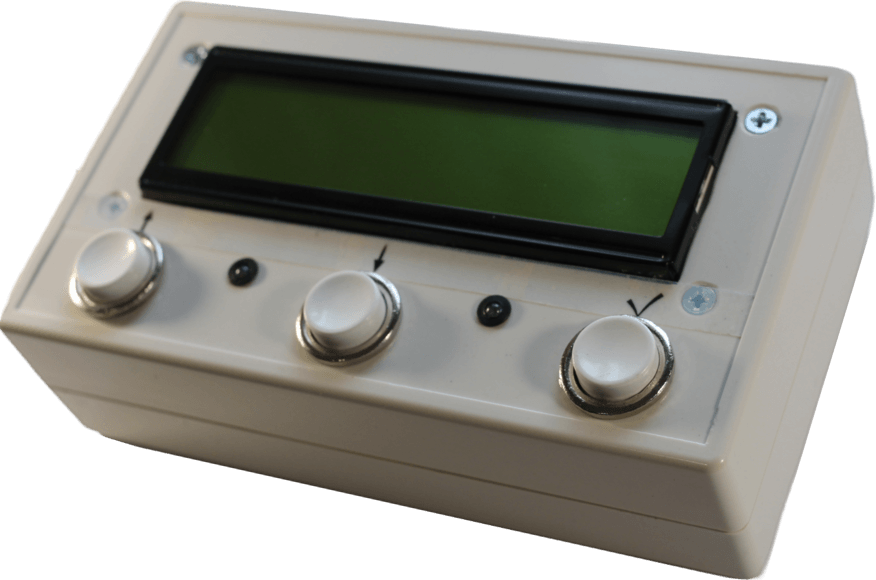

    Конструктивно ПРТ1С-6275 розміщений у пластмасовому корпусі прямокутної форми, який при експлуатації розташовується на будь-якій рівній поверхні (наприклад, на столі).
    При необхідності живлення програматора ПРТ1С-6275 від мережі змінного струму 220 В через перетворювач напруги, рекомендується використовувати блок живлення Б1С-6567.
    Для підстиковки до реле температури у програматора передбачений з'єднувач типу 2РМ. Довжина кабелю не більше 1 метра.
    Допускається використання програматора ПРТ1С-6275 для налаштування температурних уставок та контролю функціонування інших виконань реле температури (наприклад, реле серії РТ4С). При цьому необхідно застосовувати спеціальні перехідники, які постачаються за додатковим узгодженням.

    Після запису нових значень tв і tн (зміни будь-якого значення реле температури, що зберігається в енергонезалежній пам'яті) необхідно наклеїти бирку з новими значеннями на корпус реле та зробити відповідну позначку в паспорті.

    Діапазон встановлення температури від мінус 55 °С до 125 °С
    Діапазон індикації температури від мінус 55 °С до 125 °С
    Дискретність 1 °С
    Напруга живлення від 24 В до 30 В (DC)
    Струм споживання, не більше 0,2 А

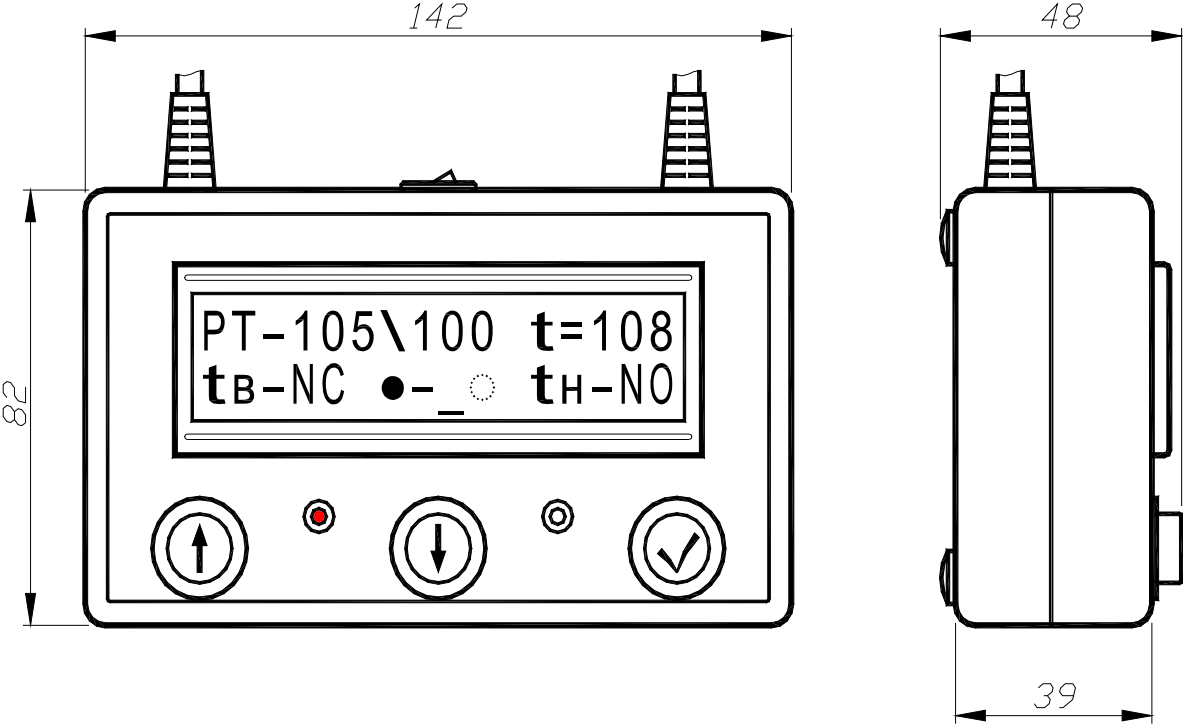

    Габаритні розміри 142 мм х 82 мм х 48 мм
    Маса, не більше 0,35 кг
    Умови експлуатації:
      температура середовища від 0 °С до 50 °С
      відносна вологість повітря до 80 % при температурі 25 °С
    Ступінь захисту за ДСТУ ЕN 60529 IР20
    Термін служби 12 років

    Приклад позначення ПРТ1С-6275 при замовленні та в іншій документації:

    Програматор ПРТ1С-6275 ТТП3.448261.001ТУ


    У разі постачання програматора ПРТ1С-6275 у комплекті з блоком живлення Б1С-6567, при позначенні в іншій документації необхідно вказати і блок живлення.

    •   програматор ПРТ1С-6275, шт. — 1

    •   блок живлення Б1С-6567 (постачається за дод. замовленням), шт. — 1

    •   паспорт, екз. — 1
