Реле температуриРТ5С-5559

    Реле температури РТ5С-5559-103\98

    Реле температури РТ5С-5559 призначене для контролю та підтримки заданої температури рідких та газоподібних середовищ. Реле застосовується як регулюючий, сигналізуючий або захисний прилад в автоматизованих системах управління.

    Прилад встановлюється на дизельних агрегатах тепловозів, в системах водопостачання та опалення пасажирських вагонів локомотивної тяги, на силових трансформаторах та в інших системах управління технологічними процесами.

    Прилад поставляється з двома фіксованими уставками спрацьовування: верхня температурна уставка (tв) та нижня температурна уставка (tн). Налаштування приладу виконується на підприємстві-виробника. Можливе переналаштування у місцях експлуатації за допомогою спеціального обладнання – програматора ПРТ1С-6275 або ПРТ1С-6575.
    Після зміни уставок необхідно зробити відповідну позначку в паспорті та наклейку на корпус реле (нові значення tв\tн).

    Реле може працювати у двох режимах:

    •   спрацьовування при збільшенні температури

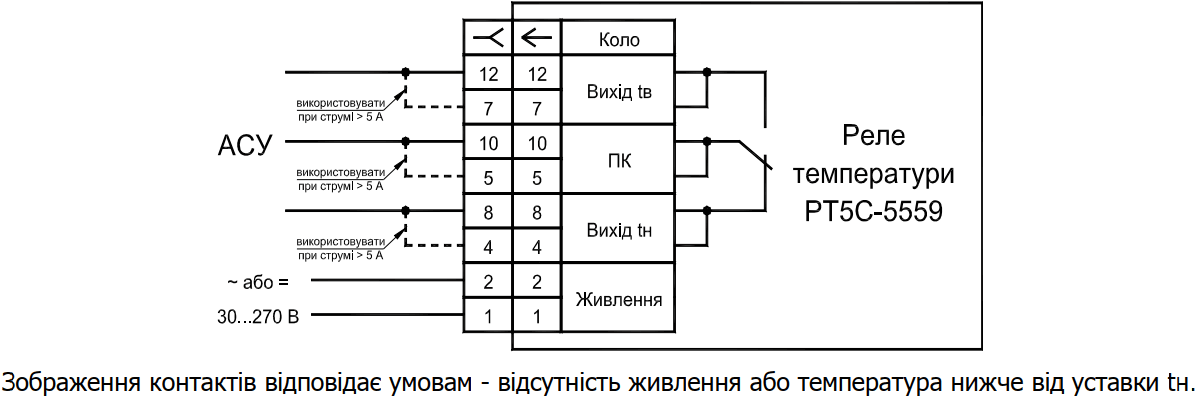

        - у разі підвищення температури до значення уставки tв замикаються контакти 12 "Вихід tв" та 10 "ПК" (контакти 8 та 10 розмикаються). Зворотне перемикання відбувається при зниженні температури до значення уставки tн. При струмі комутації понад 5 А обов'язково використовувати два контакти з'єднувача – 12 та 7 (Вихід tв); 10 та 5 (ПК); 8 та 4 (Вихід tн);

    •   спрацьовування при зниженні температури

        - при зниженні температури до значення уставки tн замикаються контакти 8 "Вихід tн" та 10 "ПК" (контакти 12 та 10 розмикаються). Зворотне перемикання відбувається при підвищенні температури до значення уставки tв. При струмі комутації понад 5 А обов'язково використовувати два контакти з'єднувача – 8 та 4 (Вихід tн); 10 та 5 (ПК); 12 та 7 (Вихід tв).

    У контрольоване середовище занурюється тонкостінна латунна гільза, тому середовище має бути неагресивним до латуні.
    Глибина занурення – 47 мм.
    Для монтажу на об'єкті передбачений штуцер М27.

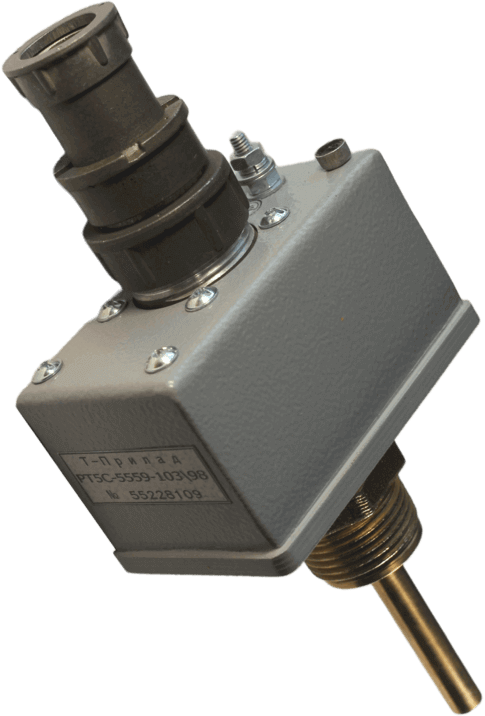

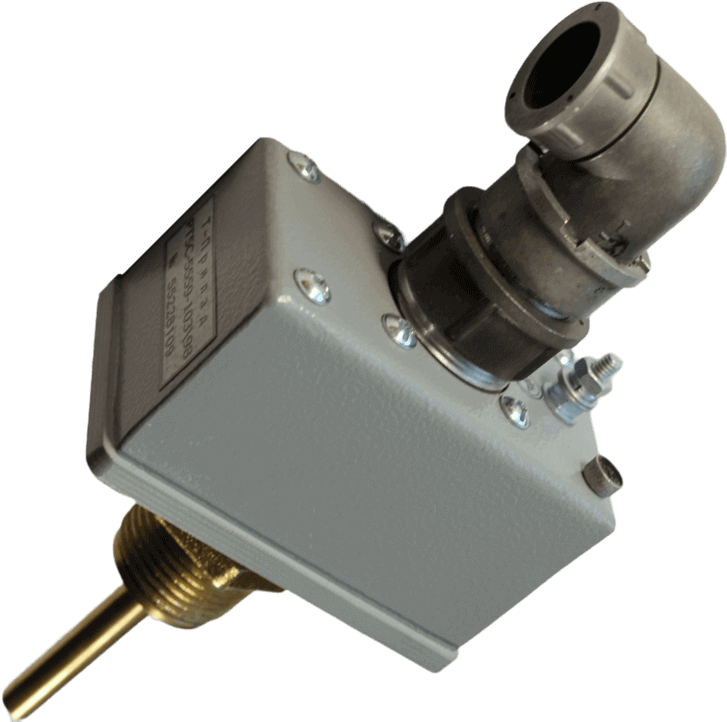

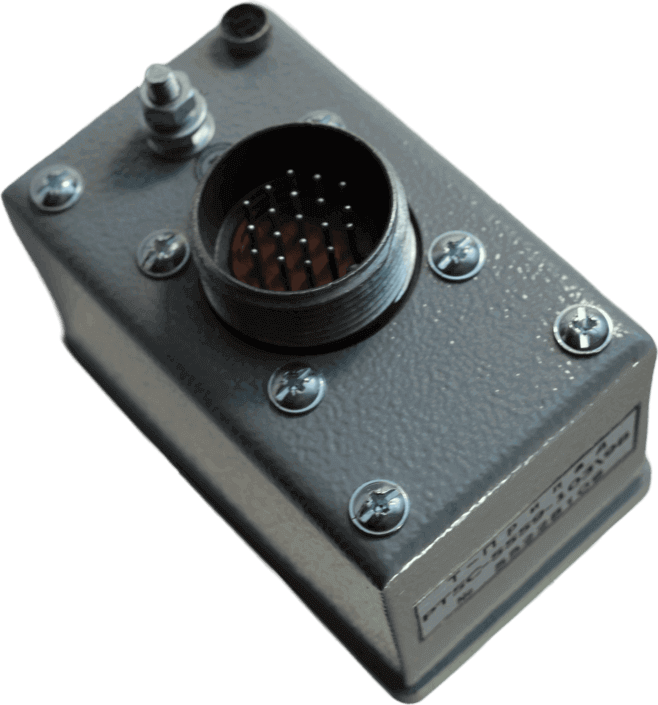

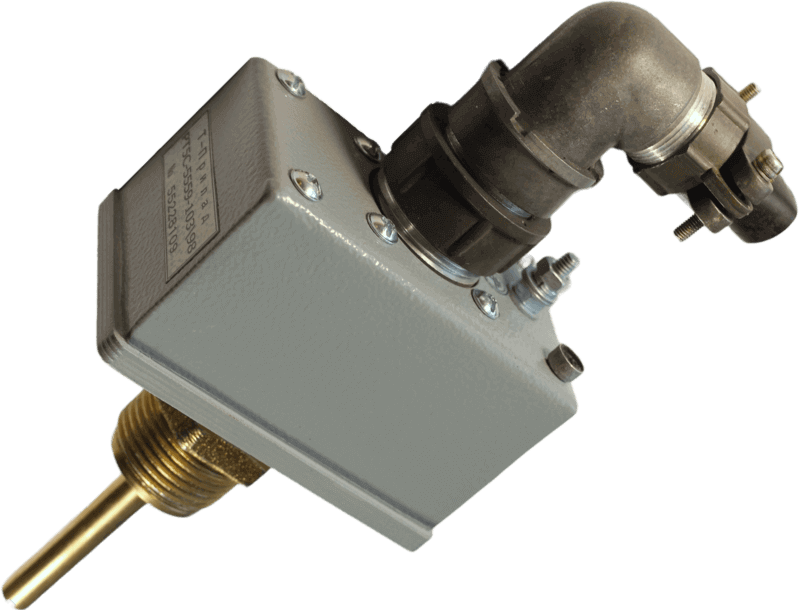

    Для кабелю зовнішніх електричних кіл у реле передбачений з'єднувач. У комплект поставки входить кабельна частина з'єднувача - розетка 2РМТ24КПН19Г1В1В. За погодженням, кабельна частина з'єднувача може поставлятися з прямим або кутовим патрубком і неекранованою або екранованою гайкою.

    Принцип роботи полягає у вимірюванні температури і спрацьовуванні електронної схеми при підвищенні температури до уставки tв або при зниженні температури до уставки tн.
    Враховуючи, що є дві фіксовані уставки температури та перекидний контакт (ПК), реле може працювати із зоною повернення спрямованої як у бік зниження температури, так і у бік підвищення температури.

    Загальні рекомендації під час монтажу.
    Робоче положення - будь-яке.
    Монтаж необхідно проводити при відключеній напрузі живлення.
    Контакти вихідного реле не мають захисту від короткого замикання. Тому рекомендується встановлювати зовнішні елементи захисту та монтаж проводів виконати у суворій відповідності до схеми підключення.
    Необхідно додатково використовувати контакти 4, 5, 7 кабельної частини з'єднувача при струмі комутації понад 5 А.
    Якщо необхідно забезпечити захист за IP65, рекомендуємо застосовувати додаткові засоби захисту від пилу та вологи кабельної частини з'єднувача: чохли, герметики, компаунди.
    При монтажі використовувати прокладку з комплекту постачання.
    Не допускається при монтажі або демонтажі докладати зусилля до корпусу приладу. При затягуванні штуцера забороняється обертати корпус реле, це може призвести до виходу з ладу приладу.

    Діапазон контрольованих температур від мінус 50 °С до 125 °С
    Похибка, не більше ± 1 °С
    Напруга живлення від 30 В до 270 В (AC або DC)
    Струм споживання, не більше 50 мА
    Комутаційні характеристики:
      максимальна напруга 400 В (AC1), 300 В (DC1)
      максимальний струм 10 А
      потужність AC1 - до 2,7 кВт, DC1 - до 384 Вт
    Занурювана частина:
      матеріал гільзи латунь
      глибина занурення 47 мм
      кріплення штуцер М27
    Габаритні розміри 80 мм х 136 мм х 50 мм
    Маса, не більше 0,4 кг
    Умови експлуатації:
      температура середовища від мінус 40 °С до 70 °С
      відносна вологість повітря до 98 % при температурі 35 °С
      вібрація з частотою (10 - 100) Гц та прискоренням до 10g
      ударні навантаження багаторазові з прискоренням до 15g
    Ступінь захисту за ДСТУ ЕN 60529 IР54 (при дод. захисті з’єднувача – IР65)
    Термін служби 12 років

    Структура позначення реле температури РТ5С-5559:

    РТ5С-5559- tв \ tн
           tв – верхня температурна уставка у °С
             tн - нижня температурна уставка у °С


    Приклад замовлення реле температури РТ5С-5559 з верхньою температурною уставкою tв = 103 °С та з нижньою температурною уставкою tн = 98 °С:

    Реле температури РТ5С-5559-103\98 ТТП3.421261.005ТУ


    Приклад замовлення реле температури РТ5С-5559 з верхньою температурною уставкою tв = 50 °С та з нижньою температурною уставкою tн = 45 °С:

    Реле температури РТ5С-5559-50\45 ТТП3.421261.005ТУ

    •   реле температури РТ5С-5559, шт. — 1

    •   комплект монтажних частин, шт. — 1

    •   паспорт, екз. — 1

    Реле температури РТ5С-5559 може замінити:
