Реле температуриРТ3С-4655

    Реле температури РТ3С-4655-80\75-3

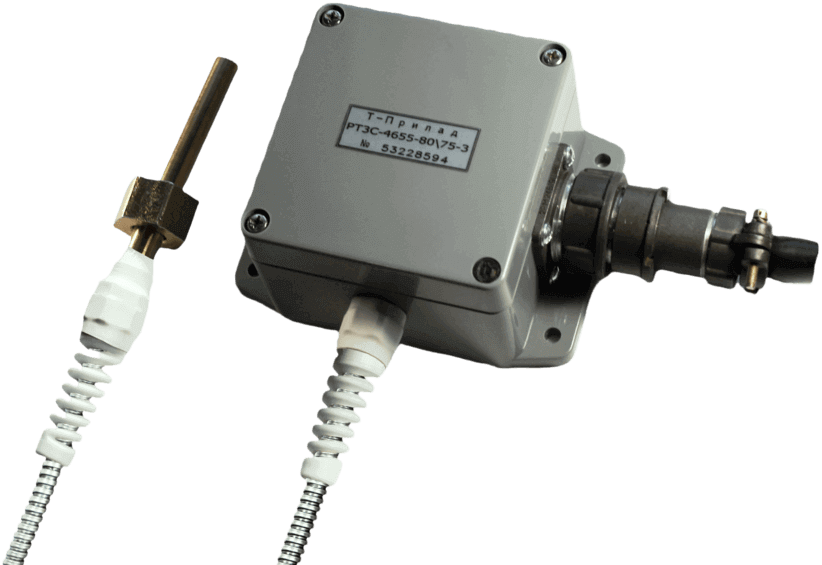

    Реле температури РТ3С-4655 призначене для контролю та підтримки заданої температури рідких та газоподібних середовищ. Реле застосовується як регулюючий, сигналізуючий або захисний прилад в автоматизованих системах управління.

    Прилад встановлюється на дизельних агрегатах тепловозів, на компресорних установках, в газорозподільних системах та в інших системах управління технологічними процесами.

    Прилад поставляється з двома фіксованими уставками спрацьовування: верхня температурна уставка (tв) та нижня температурна уставка (tн). Налаштування приладу виконується на підприємстві-виробника. Можливе переналаштування у місцях експлуатації за допомогою спеціального обладнання – програматора ПРТ1С-6275 або ПРТ1С-6575.
    Після зміни уставок необхідно зробити відповідну позначку в паспорті та наклейку на корпус реле (нові значення tв\tн).

    Реле може працювати у двох режимах:

    •   спрацьовування при збільшенні температури

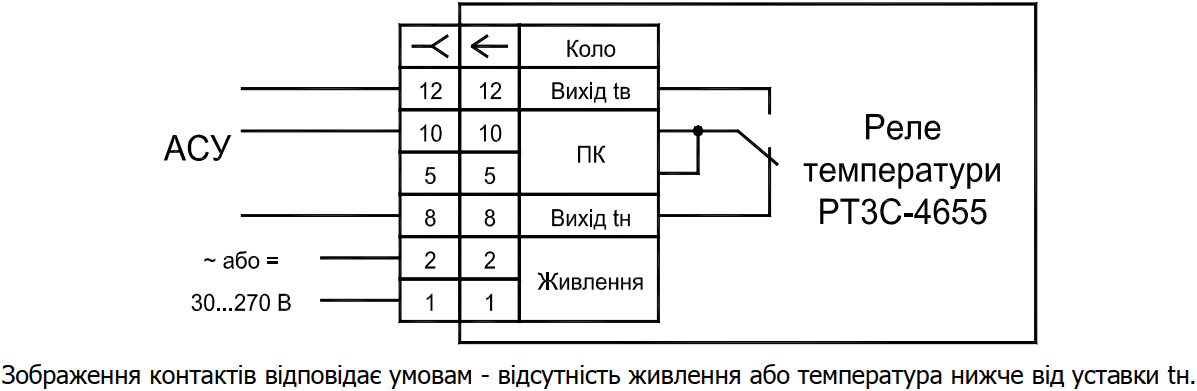

        - у разі підвищення температури до значення уставки tв замикаються контакти 12 "Вихід tв" та 10 "ПК" (контакти 8 та 10 розмикаються). Зворотне перемикання відбувається при зниженні температури до значення уставки tн;

    •   спрацьовування при зниженні температури

        - при зниженні температури до значення уставки tн замикаються контакти 8 "Вихід tн" та 10 "ПК" (контакти 12 та 10 розмикаються). Зворотне перемикання відбувається при підвищенні температури до значення уставки tв.

    Реле має виносний термочутливий елемент, який розташований усередині тонкостінної латунної гільзи, що контактує із середовищем. Контрольоване середовище має бути неагресивним до латуні.
    Глибина занурення – 60 мм.
    Для монтажу гільзи на об'єкті передбачена гайка М18.
    Стандартна довжина з'єднувального гнучкого кабелю – 1 метр. При замовленні можна вказати іншу довжину, не більше 10 метрів.
    Кабель розміщений у металорукаві, який забезпечує надійний захист від механічних пошкоджень, гризунів та впливу навколишнього середовища. Мінімальний радіус вигину 25 мм.
    Корпус приладу виготовлений з високоякісного та високоміцного пластику.

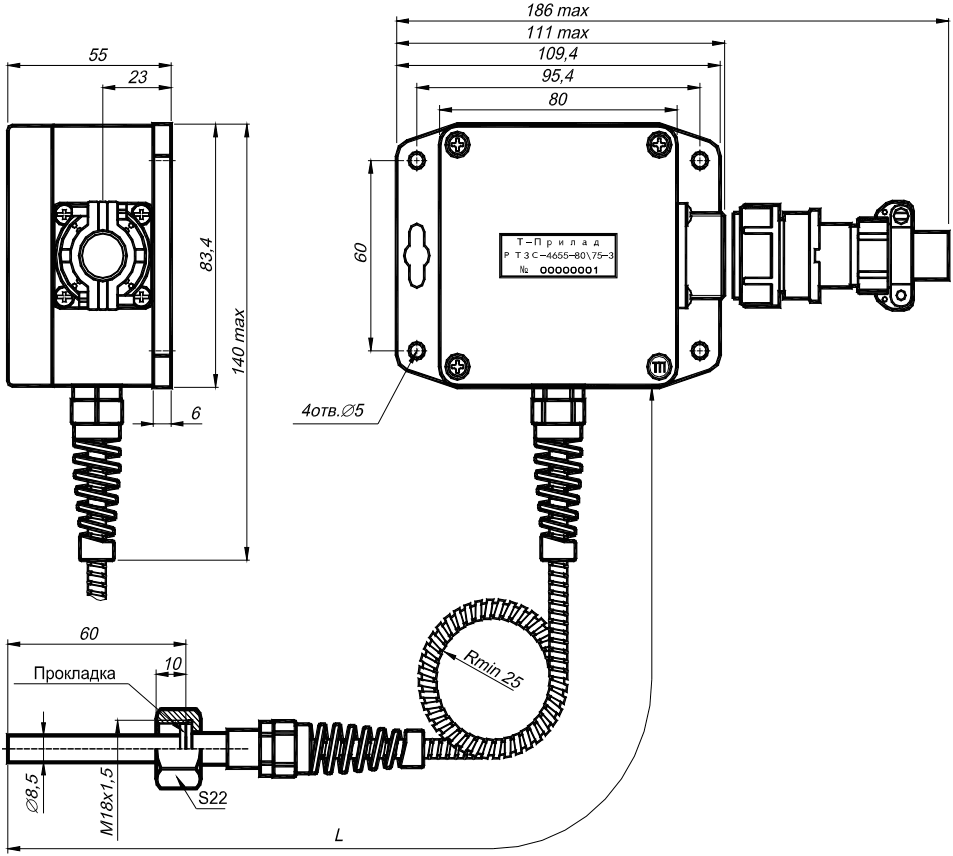

    В реле передбачений простий та зручний монтаж на об'єкті. Прилад має чотири отвори кріплення діаметром 5 мм з міжцентровою відстанню 95,4 мм х 60 мм.

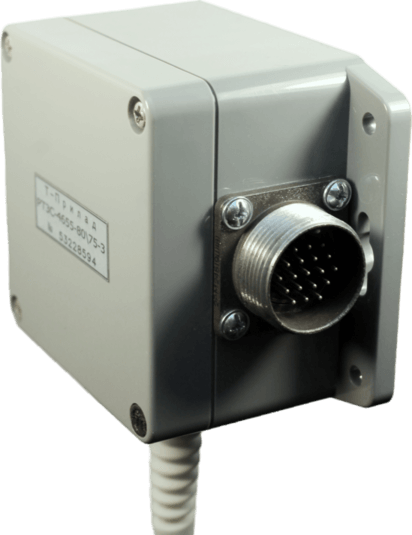

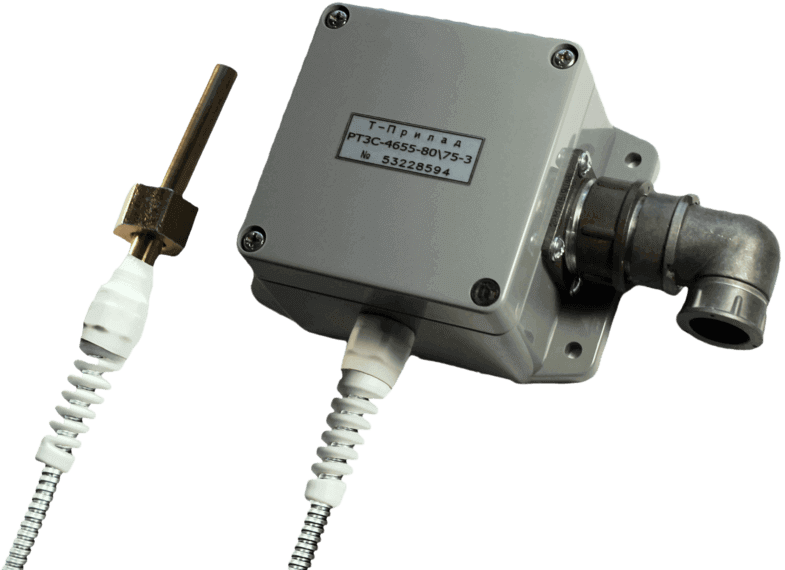

    Для кабелю зовнішніх електричних кіл у реле передбачений з'єднувач. У комплект поставки входить кабельна частина з'єднувача - розетка 2РМТ24КПН19Г1В1В. За погодженням, кабельна частина з'єднувача може поставлятися з прямим або кутовим патрубком і неекранованою або екранованою гайкою.

    Принцип роботи полягає у вимірюванні температури і спрацьовуванні електронної схеми при підвищенні температури до уставки tв або при зниженні температури до уставки tн.
    Враховуючи, що є дві фіксовані уставки температури та перекидний контакт (ПК), реле може працювати із зоною повернення спрямованої як у бік зниження температури, так і у бік підвищення температури.

    Загальні рекомендації під час монтажу.
    Робоче положення - будь-яке.
    Монтаж необхідно проводити при відключеній напрузі живлення.
    Контакти вихідного реле не мають захисту від короткого замикання. Тому рекомендується встановлювати зовнішні елементи захисту та монтаж проводів виконати у суворій відповідності до схеми підключення.
    Якщо необхідно забезпечити захист за IP65, рекомендуємо застосовувати додаткові засоби захисту від пилу та вологи кабельної частини з'єднувача: чохли, герметики, компаунди.
    При монтажі використовувати прокладку з комплекту постачання.
    Необхідно уникати розташування з'єднувального гнучкого кабелю приладу поблизу високовольтних електричних кіл.
    При укладанні з'єднувального кабелю (металорукава) необхідно враховувати регламентований мінімальний радіус вигину (25 мм).

    Діапазон контрольованих температур від мінус 50 °С до 125 °С
    Похибка, не більше ± 1 °С
    Напруга живлення від 30 В до 270 В (AC або DC)
    Струм споживання, не більше 50 мА
    Комутаційні характеристики:
      максимальна напруга 400 В (AC1), 300 В (DC1)
      максимальний струм 5 А
      потужність AC1 - до 2 кВт, DC1 - до 384 Вт
    Занурювана частина:
      матеріал гільзи латунь
      глибина занурення 60 мм
      кріплення гайка М18
    Габаритні розміри 111 мм х 140 мм х 55 мм
    Маса, не більше 0,8 кг
    Умови експлуатації:
      температура середовища від мінус 40 °С до 70 °С
      відносна вологість повітря до 98 % при температурі 35 °С
      вібрація з частотою (10 - 100) Гц та прискоренням до 10g
      ударні навантаження багаторазові з прискоренням до 15g
    Ступінь захисту за ДСТУ ЕN 60529 IР54 (при дод. захисті з’єднувача – IР65)
    Термін служби 12 років

    Структура позначення реле температури РТ3С-4655:

    РТ3С-4655- tв \ tн -L
           tв – верхня температурна уставка у °С
             tн - нижня температурна уставка у °С
               L - довжина з'єднувального кабелю в метрах


    Приклад замовлення реле температури РТ3С-4655 з верхньою температурною уставкою tв = 80 °С, з нижньою температурною уставкою tн = 75 °С та з довжиною з'єднувального кабелю L = 3 метри:

    Реле температури РТ3С-4655-80\75-3 ТТП3.421261.003ТУ

    Приклад замовлення реле температури РТ3С-4655 з верхньою температурною уставкою tв = 35 °С, з нижньою температурною уставкою tн = 30 °С та з довжиною з'єднувального кабелю L = 1 метр:

    Реле температури РТ3С-4655-35\30-1 ТТП3.421261.003ТУ

    •   реле температури РТ3С-4655, шт. — 1

    •   комплект монтажних частин, шт. — 1

    •   паспорт, екз. — 1

    Реле температури РТ3С-4655 може замінити:
