    Блок живлення Б1С-6567

    Блок живлення Б1С-6567 призначений для перетворення напруги змінного струму від мережі 220 В 50 Гц в стабілізовану напругу постійного струму.

    Одноканальний імпульсний нерегульований блок Б1С-656 застосовується для живлення різних електронних пристроїв постійною стабілізованою напругою 30 В, зокрема, програматорів серії ПРТ1С – ПРТ1С-6275, ПРТ1С-6276, ПРТ1С-6277.

    Блок живлення Б1С-6567 забезпечує:

    •   стабілізацію вихідної напруги;

    •   захист від перенапруги;

    •   захист від перевантаження по струму;

    •   захист від короткого замикання.

    Блок Б1С призначений для експлуатації в сухих, провітрюваних приміщеннях.

    За принципом дії Б1С належить до імпульсних перетворювачів напруги.
    Блок живлення є одноканальним – з одним нерегульованим значенням напруги на виході.

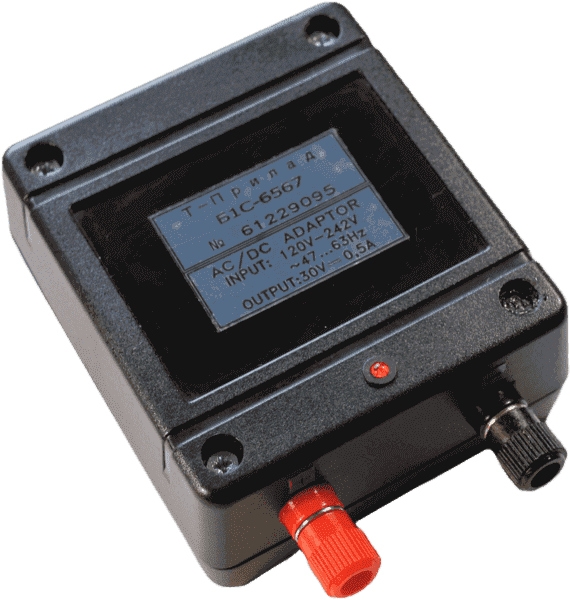

    Конструктивно блок Б1С розміщений у пластмасовому корпусі прямокутної форми, який при експлуатації розміщується на будь-якій рівній поверхні (наприклад, на столі).

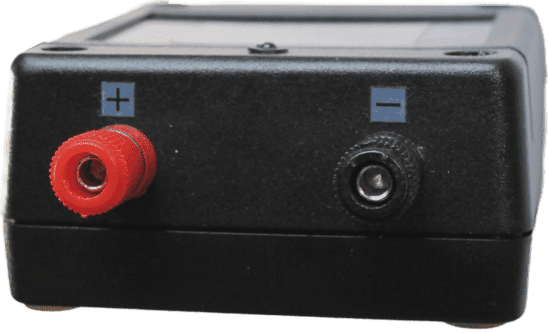

    На корпусі блоку живлення Б1С встановлені зручні клеми для підстикування навантаження, індикатор для відображення номінальної напруги на виході та перемикач живлення.

    Вхідна напруга від 120 В до 242 В (AC)
    Частота мережі змінного струму від 47 Гц до 63 Гц
    Вхідний струм, не більше 0,2 А
    Номінальна вихідна напруга 30 В (DC)
    Допустиме відхилення Uвих. 0,5 В
    Номінальний вихідний струм 0,8 А

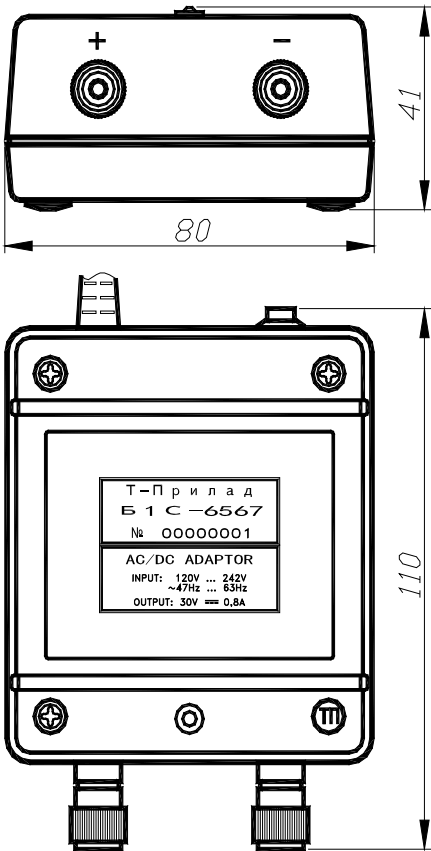

    Габаритні розміри 80 мм х 110 мм х 41 мм
    Маса, не більше 0,2 кг
    Умови експлуатації:
      температура середовища від мінус 10 °С до 55 °С
      відносна вологість повітря до 80 % при температурі 25 °С
    Ступінь захисту за ДСТУ ЕN 60529 IР40
    Термін служби 12 років

    Приклад позначення Б1С-6567 при замовленні та в іншій документації:

    Блок живлення Б1С-6567 ТТП3.436234.001ТУ

    •   блок живлення Б1С-6567, шт. — 1

    •   паспорт, екз. — 1
