Реле температуриРТ5С-8219

    Реле температури РТ5С-8219-м15\м20

    Реле температури РТ5С-8219 призначене для контролю та підтримки заданої температури рідких та газоподібних середовищ. Реле застосовується як регулюючий, сигналізуючий або захисний прилад в автоматизованих системах управління.

    Прилад встановлюється на холодильних, опалювальних установках залізничного та автомобільного рухомого складу, судах, на стаціонарних установках та в інших системах управління технологічними процесами.

    Прилад поставляється з двома фіксованими уставками спрацьовування: верхня температурна уставка (tв) та нижня температурна уставка (tн). Налаштування приладу виконується на підприємстві-виробника. Можливе переналаштування у місцях експлуатації за допомогою спеціального обладнання – програматора ПРТ1С-6275 або ПРТ1С-6575.
    Після зміни уставок необхідно зробити відповідну позначку в паспорті та наклейку на корпус реле (нові значення tв\tн).

    Реле може працювати у двох режимах:

    •   спрацьовування при збільшенні температури

        - у разі підвищення температури до значення уставки tв замикаються контакти 12 "Вихід tв" та 10 "ПК" (контакти 8 та 10 розмикаються). Зворотне перемикання відбувається при зниженні температури до значення уставки tн;

    •   спрацьовування при зниженні температури

        - при зниженні температури до значення уставки tн замикаються контакти 8 "Вихід tн" та 10 "ПК" (контакти 12 та 10 розмикаються). Зворотне перемикання відбувається при підвищенні температури до значення уставки tв.

    У контрольоване середовище занурюється тонкостінна гільза з нержавіючої сталі 12X18H10T, тому середовище має бути неагресивним до нержавіючої сталі.
    Глибина занурення – 47 мм.
    Для монтажу на об'єкті передбачений штуцер М27.

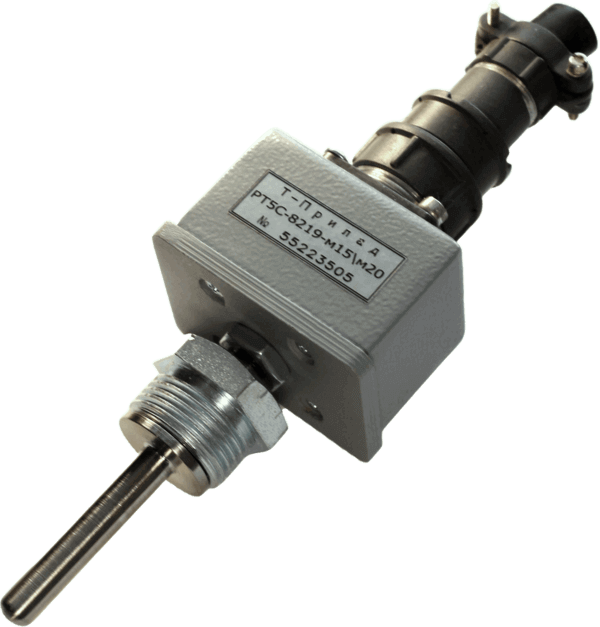

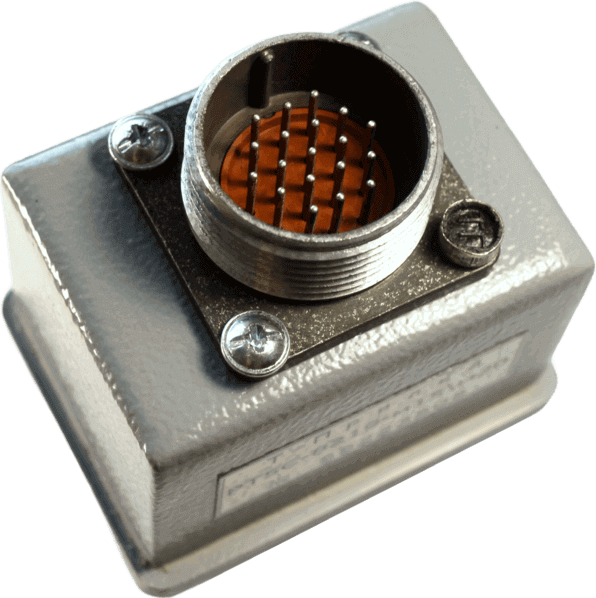

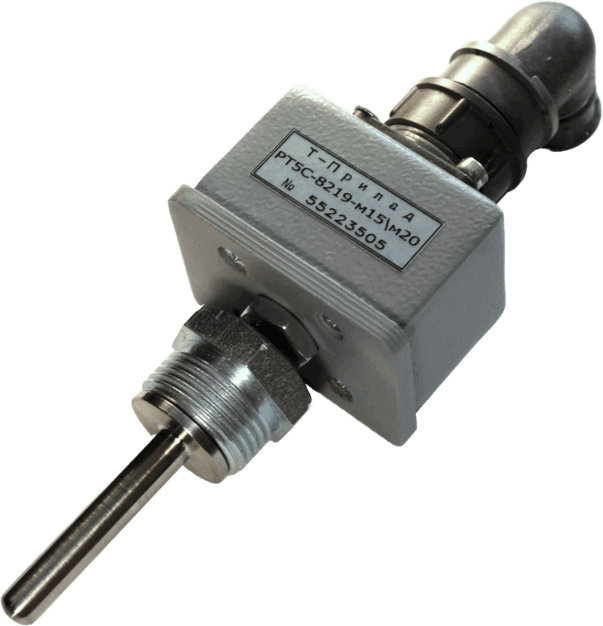

    Для кабелю зовнішніх електричних кіл у реле передбачений з'єднувач. У комплект поставки входить кабельна частина з'єднувача - розетка 2РМТ24КПН19Г1В1В. За погодженням, кабельна частина з'єднувача може поставлятися з прямим або кутовим патрубком і неекранованою або екранованою гайкою.

    Принцип роботи полягає у вимірюванні температури і спрацьовуванні електронної схеми при підвищенні температури до уставки tв або при зниженні температури до уставки tн.
    Враховуючи, що є дві фіксовані уставки температури та перекидний контакт (ПК), реле може працювати із зоною повернення спрямованої як у бік зниження температури, так і у бік підвищення температури.
    В якості вихідного реле використовується твердотільне реле. При відсутності живлення всі контакти вихідного реле мають великий опір (розімкнути) незалежно від температури.

    Загальні рекомендації під час монтажу.
    Робоче положення - будь-яке.
    Монтаж необхідно проводити при відключеній напрузі живлення.
    Контакти вихідного реле не мають захисту від короткого замикання. Тому рекомендується встановлювати зовнішні елементи захисту та монтаж проводів виконати у суворій відповідності до схеми підключення.
    Якщо необхідно забезпечити захист за IP65, рекомендуємо застосовувати додаткові засоби захисту від пилу та вологи кабельної частини з'єднувача: чохли, герметики, компаунди.
    При монтажі використовувати прокладку з комплекту постачання.
    Не допускається при монтажі або демонтажі докладати зусилля до корпусу приладу. При затягуванні штуцера забороняється обертати корпус реле, це може призвести до виходу з ладу приладу.

    Діапазон контрольованих температур від мінус 50 °С до 125 °С
    Похибка, не більше ± 1 °С
    Напруга живлення DC (8 - 30) В або AC (10 - 35) В
    Струм споживання, не більше 30 мА
    Комутаційні характеристики:
      максимальна напруга 35 В
      максимальний струм 1 А
      характер навантаження активний
    Занурювана частина:
      матеріал гільзи нержавіюча сталь
      глибина занурення 47 мм
      кріплення штуцер М27

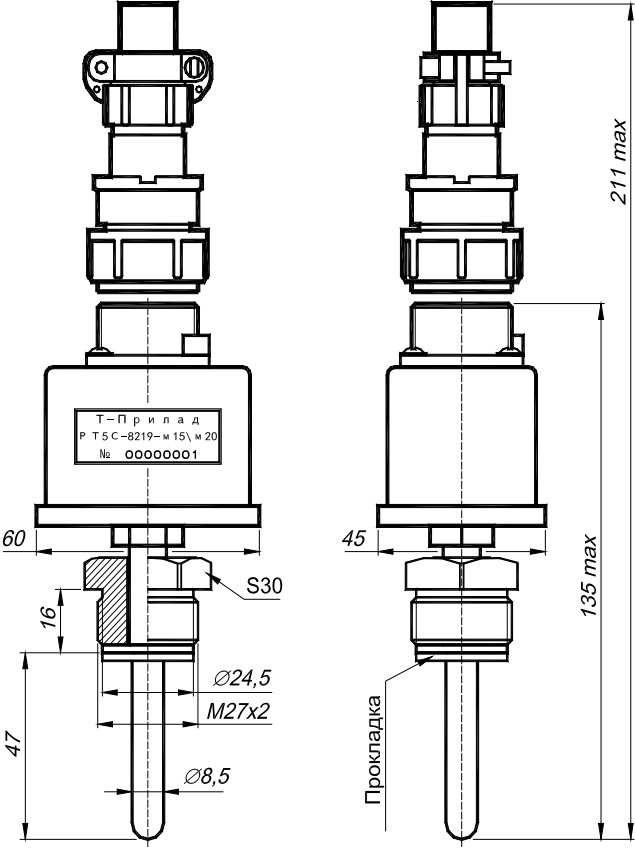

    Габаритні розміри 60 мм х 135 мм х 45 мм
    Маса, не більше 0,2 кг
    Умови експлуатації:
      температура середовища від мінус 40 °С до 70 °С
      відносна вологість повітря до 98 % при температурі 35 °С
      вібрація з частотою (10 - 100) Гц та прискоренням до 15g
      ударні навантаження багаторазові з прискоренням до 20g
    Ступінь захисту за ДСТУ ЕN 60529 IР54 (при дод. захисті з’єднувача – IР65)
    Термін служби 12 років

    Структура позначення реле температури РТ5С-8219:

    РТ5С-8219- tв \ tн
           tв – верхня температурна уставка у °С
             tн - нижня температурна уставка у °С


    Приклад замовлення реле температури РТ5С-8219 з верхньою температурною уставкою tв = мінус 15 °С та з нижньою температурною уставкою tн = мінус 20 °С:

    Реле температури РТ5С-8219-м15\м20 ТТП3.421261.005ТУ


    Приклад замовлення реле температури РТ5С-8219 з верхньою температурною уставкою tв = 40 °С та з нижньою температурною уставкою tн = 35 °С:

    Реле температури РТ5С-8219-40\35 ТТП3.421261.005ТУ

    •   реле температури РТ5С-8219, шт. — 1

    •   комплект монтажних частин, шт. — 1

    •   паспорт, екз. — 1
