Реле температуриРТ1С-2252

    Реле температури РТ1С-2252-70\65

    Реле температури РТ1С-2252 призначене для контролю та підтримки заданої температури рідких та газоподібних середовищ. Реле застосовується як регулюючий, сигналізуючий або захисний прилад в автоматизованих системах управління.

    Прилад встановлюється на дизельних агрегатах суден необмеженого району плавання, на стаціонарних дизелях, газорозподільних системах та в інших системах управління технологічними процесами.

    Прилад поставляється з двома фіксованими уставками спрацьовування: верхня температурна уставка (tв) та нижня температурна уставка (tн). Налаштування приладу виконується на підприємстві-виробника. Можливе переналаштування у місцях експлуатації за допомогою спеціального обладнання – програматора ПРТ1С-6277 (ПРТ1С-6577) або ПРТ1С-6276 (ПРТ1С-6576).
    Після зміни уставок необхідно зробити відповідну позначку в паспорті та наклейку на корпус реле (нові значення tв\tн).

    Реле може працювати у двох режимах:

    •   спрацьовування при збільшенні температури

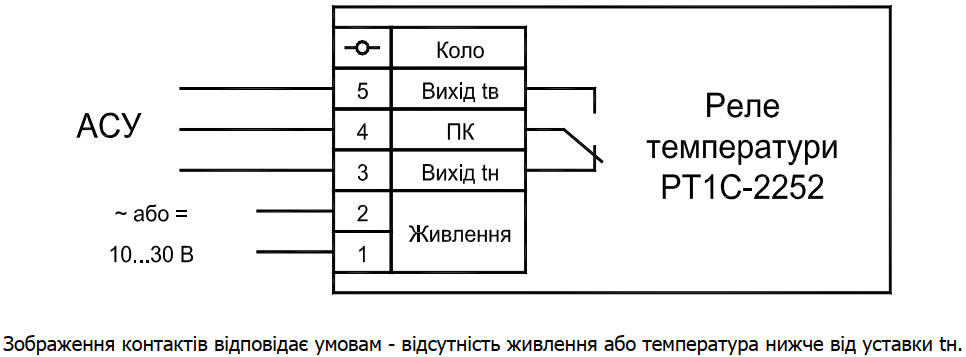

        - у разі підвищення температури до значення уставки tв замикаються контакти 5 "Вихід tв" та 4 "ПК" (контакти 3 та 4 розмикаються). Зворотне перемикання відбувається при зниженні температури до значення уставки tн;

    •   спрацьовування при зниженні температури

        - при зниженні температури до значення уставки tн замикаються контакти 3 "Вихід tн" та 4 "ПК" (контакти 5 та 4 розмикаються). Зворотне перемикання відбувається при підвищенні температури до значення уставки tв.

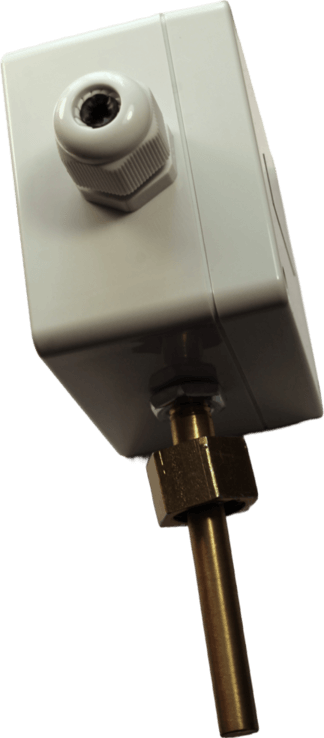

    У контрольоване середовище занурюється тонкостінна латунна гільза, тому середовище має бути неагресивним до латуні.
    Глибина занурення – 60 мм.
    Для монтажу на об'єкті передбачена гайка М18.
    На корпусі реле закріплений гермоввод, що забезпечує фіксацію кабелю зовнішніх електричних кіл діаметром 5…10 мм.
    Для підключення зовнішніх електричних кіл у приладі передбачений клемник натискного типу.

    Принцип роботи полягає у вимірюванні температури і спрацьовуванні електронної схеми при підвищенні температури до уставки tв або при зниженні температури до уставки tн.
    Враховуючи, що є дві фіксовані уставки температури та перекидний контакт (ПК), реле може працювати із зоною повернення спрямованої як у бік зниження температури, так і у бік підвищення температури.

    Загальні рекомендації під час монтажу.
    Робоче положення - будь-яке.
    Монтаж необхідно проводити при відключеній напрузі живлення.
    Контакти вихідного реле не мають захисту від короткого замикання. Тому рекомендується встановлювати зовнішні елементи захисту та монтаж проводів виконати у суворій відповідності до схеми підключення.
    При монтажі використовувати прокладку з комплекту постачання.
    Не допускається при монтажі або демонтажі докладати зусилля до корпусу приладу. При затягуванні гайки забороняється обертати корпус реле, це може призвести до виходу з ладу приладу.

    Діапазон контрольованих температур від мінус 50 °С до 125 °С
    Похибка, не більше ± 1 °С
    Напруга живлення від 10 В до 30 В (AC або DC)
    Струм споживання, не більше 50 мА
    Комутаційні характеристики:
      максимальна напруга 400 В (AC1), 300 В (DC1)
      максимальний струм 10 А
      потужність AC1 - до 2,7 кВт, DC1 - до 384 Вт
    Занурювана частина:
      матеріал гільзи латунь
      глибина занурення 60 мм
      кріплення гайка М18
    Габаритні розміри 108 мм х 159 мм х 55 мм
    Маса, не більше 0,4 кг
    Умови експлуатації:
      температура середовища від мінус 40 °С до 70 °С
      відносна вологість повітря до 98 % при температурі 35 °С
      вібрація з частотою (10 - 100) Гц та прискоренням до 10g
      ударні навантаження багаторазові з прискоренням до 15g
    Ступінь захисту за ДСТУ ЕN 60529 IР65
    Термін служби 12 років

    Структура позначення реле температури РТ1С-2252:

    РТ1С-2252- tв \ tн
           tв – верхня температурна уставка у °С
             tн - нижня температурна уставка у °С


    Приклад замовлення реле температури РТ1С-2252 з верхньою температурною уставкою tв = 35 °С та з нижньою температурною уставкою tн = 30 °С:

    Реле температури РТ1С-2252-35\30 ТТП3.421261.001ТУ


    Приклад замовлення реле температури РТ1С-2252 з верхньою температурною уставкою tв = 55 °С та з нижньою температурною уставкою tн = 50 °С:

    Реле температури РТ1С-2252-55\50 ТТП3.421261.001ТУ

    •   реле температури РТ1С-2252, шт. — 1

    •   комплект монтажних частин, шт. — 1

    •   паспорт, екз. — 1

    Реле температури РТ1С-2252 може замінити:
