    Програматор ПРТ1С-6277

    Програматор ПРТ1С-6277 використовують для визначення та зміни значень температур спрацьовування електронних термостатів.


    Прилад призначений для встановлення та перевірки значень температурних уставок, а також контролю функціонування реле температури з клемами роз'ємного та натискного типу:

    Програматор ПРТ1С-6277 забезпечує:

    •   індикацію значень температурних уставок;
    •   індикацію значення температури (t) середовища вимірюваного реле температури;
    •   індикацію функціонування реле температури;
    •   встановлення значення верхньої температурної уставки (tв);
    •   встановлення значення нижньої температурної уставки (tн);
    •   запис нових значень температурних уставок в реле температури.

    У програматорі ПРТ1С-6277 передбачено два режими роботи – режим контролю та режим встановлення значень tв і tн.
    Перехід між режимами та зміна значень температурних уставок виконується за допомогою кнопок.

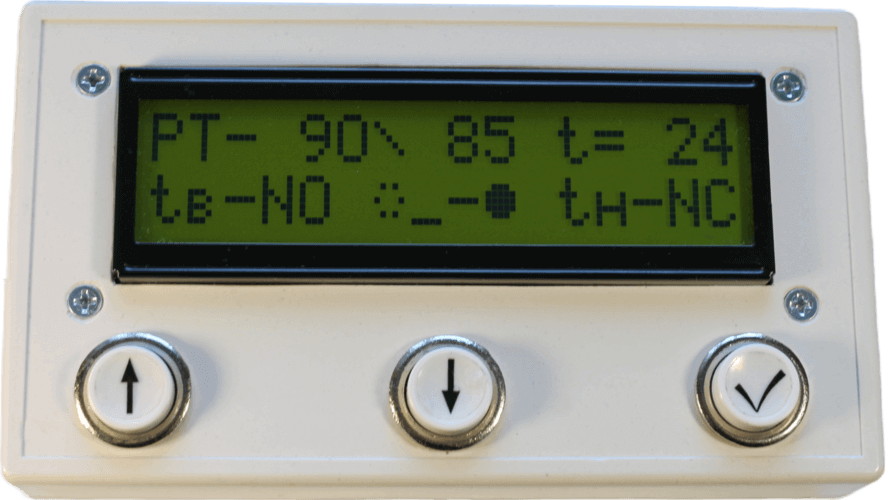

    Уся необхідна інформація у зручній формі відображається на рідкокристалічному індикаторі.

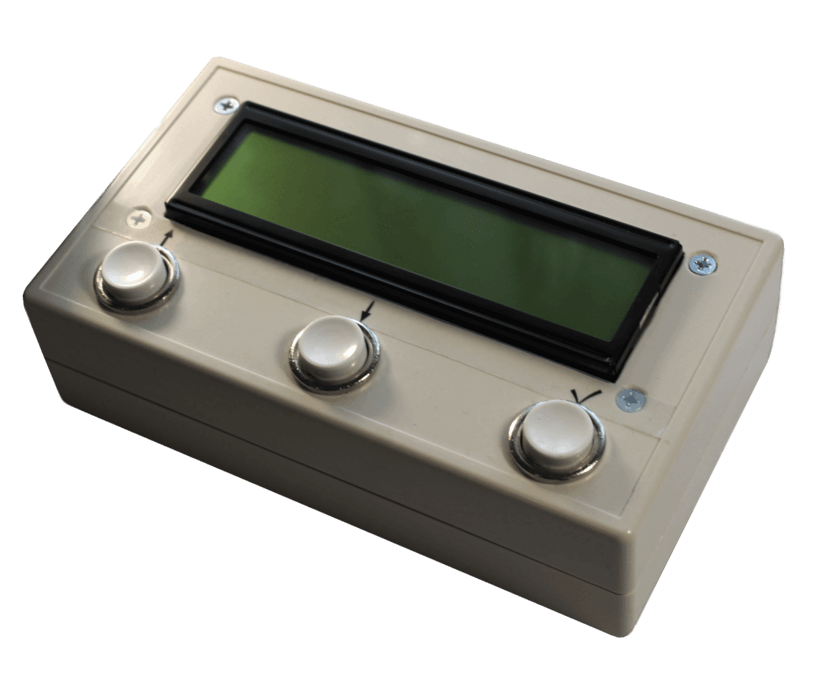

    Конструктивно ПРТ1С-6277 розміщений у пластмасовому корпусі прямокутної форми, який при експлуатації розташовується на будь-якій рівній поверхні (наприклад, на столі).
    При необхідності живлення програматора ПРТ1С-6277 від мережі змінного струму 220 В через перетворювач напруги, рекомендується використовувати блок живлення Б1С-6567.
    Для підстиковки до реле температури у програматора передбачена трьох контактна розетка. Довжина кабелю не більше 1 метра.
    Трьох контактна розетка програматора підстиковується безпосередньо до штекера на платі реле температури.
    У програматорі ПРТ1С-6277 не передбачений контроль стану контактів вихідного реле.

    Після запису нових значень tв і tн (зміни будь-якого значення реле температури, що зберігається в енергонезалежній пам'яті) необхідно наклеїти бирку з новими значеннями на корпус реле та зробити відповідну позначку в паспорті.

    Діапазон встановлення температури від мінус 55 °С до 125 °С
    Діапазон індикації температури від мінус 55 °С до 125 °С
    Дискретність 1 °С
    Напруга живлення від 12 В до 30 В (DC)
    Струм споживання, не більше 0,2 А
    Габаритні розміри 142 мм х 82 мм х 48 мм
    Маса, не більше 0,3 кг
    Умови експлуатації:
      температура середовища від 0 °С до 50 °С
      відносна вологість повітря до 80 % при температурі 25 °С
    Ступінь захисту за ДСТУ ЕN 60529 IР20
    Термін служби 12 років

    Приклад позначення ПРТ1С-6277 при замовленні та в іншій документації:

    Програматор ПРТ1С-6277 ТТП3.448261.001ТУ


    У разі постачання програматора ПРТ1С-6277 у комплекті з блоком живлення Б1С-6567, при позначенні в іншій документації необхідно вказати і блок живлення.

    •   програматор ПРТ1С-6277, шт. — 1

    •   блок живлення Б1С-6567 (постачається за дод. замовленням), шт. — 1

    •   паспорт, екз. — 1
