    Програматор ПРТ1С-6576

    Програматор ПРТ1С-6576 використовують для визначення та зміни значень температур спрацьовування електронних термостатів.


    Прилад призначений для встановлення та перевірки значень температурних уставок, а також контролю функціонування реле температури з клемами натискного типу:

    Програматор ПРТ1С-6576 забезпечує:

    •   індикацію значень температурних уставок;
    •   індикацію значення температури (t) середовища вимірюваного реле температури;
    •   індикацію функціонування реле температури та стану контактів вихідного реле;
    •   встановлення значення верхньої температурної уставки (tв);
    •   встановлення значення нижньої температурної уставки (tн);
    •   запис нових значень температурних уставок в реле температури.

    У програматорі ПРТ1С-6576 передбачено два режими роботи – режим контролю та режим встановлення значень tв і tн.
    Перехід між режимами та зміна значень температурних уставок виконується за допомогою кнопок.

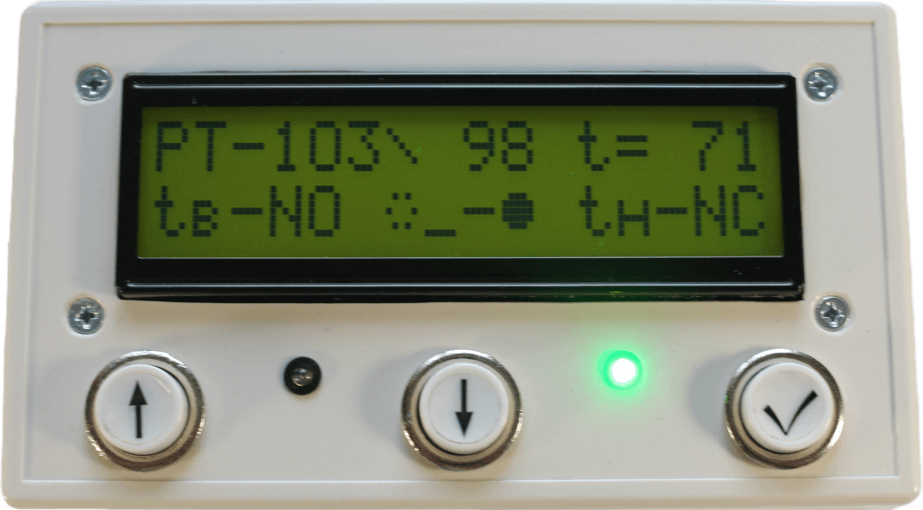

    Уся необхідна інформація у зручній формі відображається на рідкокристалічному індикаторі.

    За допомогою світлодіодних індикаторів можна контролювати стан контактів вихідного реле: якщо світиться червоний світлодіод – замкнутий контакт "Вихід tв", а якщо світиться зелений світлодіод – замкнутий контакт "Вихід tн". Відповідно відсутність світіння вказує на те, що контакт розімкнений.

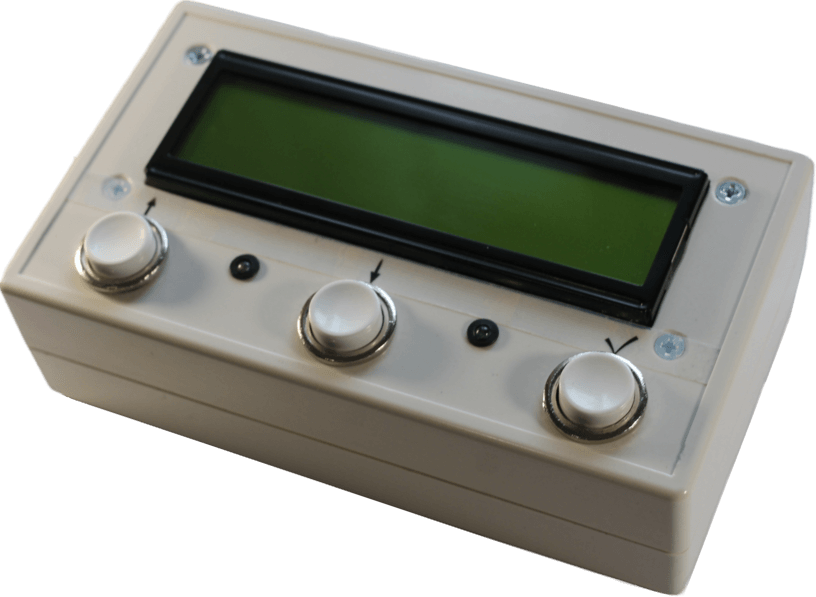

    Конструктивно ПРТ1С-6576 розміщений у пластмасовому корпусі прямокутної форми, який при експлуатації розташовується на будь-якій рівній поверхні (наприклад, на столі).
    Для підстикування до клем натискного типу реле температури у програматора передбачена п'яти контактна вилка. Перед підстиковкою необхідно знеструмити реле температури і відстикувати всі дроти, що підводяться до клем натискного типу.
    Трьох контактна розетка програматора підстиковується безпосередньо до штекера на платі реле температури.
    Довжина кабелю не більше 1 метра.
    Для перевірки чи встановлення значень температурних уставок достатньо підстикувати до реле температури трьох контактну розетку.
    П'яти контактну вилку необхідно підстиковувати тільки для повного контролю функціонування, зокрема контролю стану контактів вихідного реле.

    Після запису нових значень tв і tн (зміни будь-якого значення реле температури, що зберігається в енергонезалежній пам'яті) необхідно наклеїти бирку з новими значеннями на корпус реле та зробити відповідну позначку в паспорті.

    Діапазон встановлення температури від мінус 55 °С до 125 °С
    Діапазон індикації температури від мінус 55 °С до 125 °С
    Дискретність 1 °С
    Напруга живлення від 120 В до 242 В (AC)
    Струм споживання, не більше 0,05 А
    Габаритні розміри 142 мм х 82 мм х 48 мм
    Маса, не більше 0,4 кг
    Умови експлуатації:
      температура середовища від 0 °С до 50 °С
      відносна вологість повітря до 80 % при температурі 25 °С
    Ступінь захисту за ДСТУ ЕN 60529 IР20
    Термін служби 12 років

    Приклад позначення ПРТ1С-6576 при замовленні та в іншій документації:

    Програматор ПРТ1С-6576 ТТП3.448261.001ТУ

    •   програматор ПРТ1С-6576, шт. — 1

    •   паспорт, екз. — 1
