Реле температуриРТ4С-6246

    Реле температури РТ4С-6246-м10\м15

    Реле температури РТ4С-6246 призначене для контролю та підтримки заданої температури повітря. Реле застосовується як регулюючий, сигналізуючий або захисний прилад в автоматизованих системах управління.

    Прилад встановлюється в автоматизованих системах вентиляції, кондиціювання, опалення, в приміщеннях дизель-генераторних електростанцій та в інших системах управління технологічними процесами.

    Прилад поставляється з двома фіксованими уставками спрацьовування: верхня температурна уставка (tв) та нижня температурна уставка (tн). Налаштування приладу виконується на підприємстві-виробника. Можливе переналаштування у місцях експлуатації за допомогою спеціального обладнання – програматора ПРТ1С-6277 або ПРТ1С-6577.
    Після зміни уставок необхідно зробити відповідну позначку в паспорті та наклейку на корпус реле (нові значення tв\tн).

    Реле може працювати у двох режимах:

    •   спрацьовування при збільшенні температури

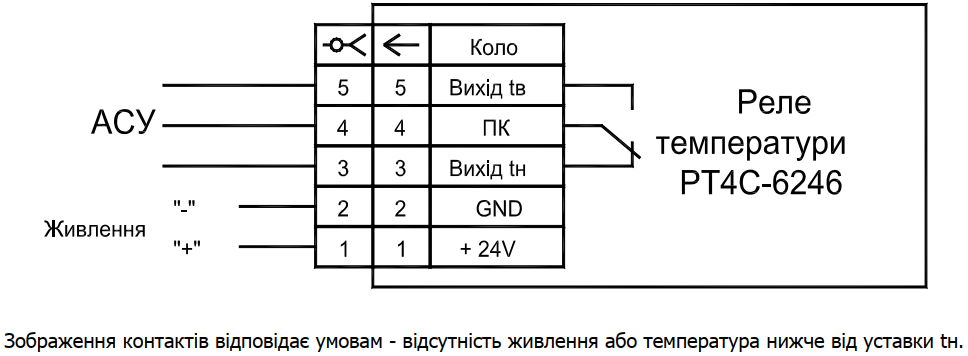

        - у разі підвищення температури до значення уставки tв замикаються контакти 5 "Вихід tв" та 4 "ПК" (контакти 3 та 4 розмикаються). Зворотне перемикання відбувається при зниженні температури до значення уставки tн;

    •   спрацьовування при зниженні температури

        - при зниженні температури до значення уставки tн замикаються контакти 3 "Вихід tн" та 4 "ПК" (контакти 5 та 4 розмикаються). Зворотне перемикання відбувається при підвищенні температури до значення уставки tв.

    Прилад встановлюється всередині приміщення на стіну.

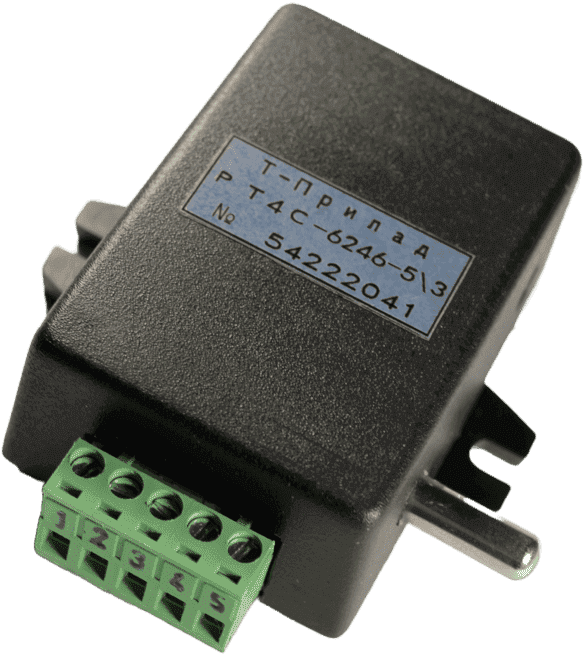

    Реле температури може бути виготовлене у світлому або темному корпусі. При замовленні можна зазначити колір корпусу.

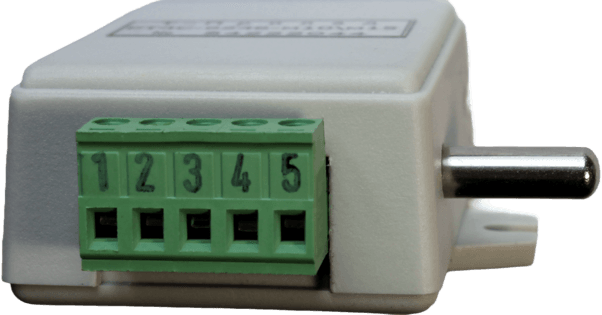

    Для підключення зовнішніх електричних кіл у приладі передбачений роз'ємний клемник.

    Принцип роботи полягає у вимірюванні температури і спрацьовуванні електронної схеми при підвищенні температури до уставки tв або при зниженні температури до уставки tн.
    Враховуючи, що є дві фіксовані уставки температури та перекидний контакт (ПК), реле може працювати із зоною повернення спрямованої як у бік зниження температури, так і у бік підвищення температури.

    Загальні рекомендації під час монтажу.
    Робоче положення - будь-яке.
    Монтаж необхідно проводити при відключеній напрузі живлення.
    Контакти вихідного реле не мають захисту від короткого замикання. Тому рекомендується встановлювати зовнішні елементи захисту та монтаж проводів виконати у суворій відповідності до схеми підключення.

    Діапазон контрольованих температур від мінус 40 °С до 70 °С
    Похибка, не більше ± 1 °С
    Напруга живлення від 18 В до 30 В (DC)
    Струм споживання, не більше 30 мА
    Комутаційні характеристики:
      максимальна напруга 30 В
      максимальний струм 0,5 А
      характер навантаження активний

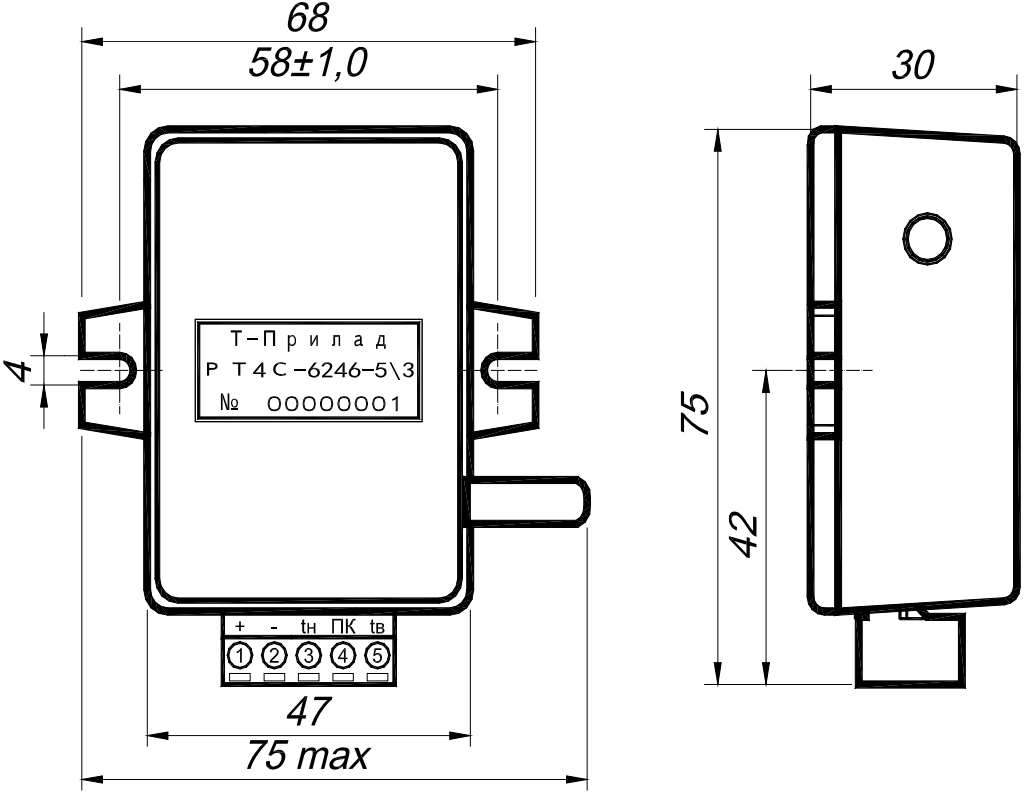

    Габаритні розміри 75 мм х 75 мм х 30 мм
    Маса, не більше 0,1 кг
    Умови експлуатації:
      температура середовища від мінус 40 °С до 70 °С
      відносна вологість повітря до 98 % при температурі 35 °С
      вібрація з частотою (10 - 100) Гц та прискоренням до 4g
      ударні навантаження багаторазові з прискоренням до 5g
    Ступінь захисту за ДСТУ ЕN 60529 IР21
    Термін служби 12 років

    Структура позначення реле температури РТ4С-6246:

    РТ4С-6246- tв \ tн
           tв – верхня температурна уставка у °С
             tн - нижня температурна уставка у °С

    Якщо потрібний певний колір корпусу, можна вказати при замовленні.


    Приклад замовлення реле температури РТ4С-6246 з верхньою температурною уставкою tв = 5 °С та з нижньою температурною уставкою tн = 3 °С:

    Реле температури РТ4С-6246-5\3 ТТП3.421261.004ТУ


    Приклад замовлення реле температури РТ4С-6246 з верхньою температурною уставкою tв = мінус 10 °С та з нижньою температурною уставкою tн = мінус 15 °С:

    Реле температури РТ4С-6246-м10\м15 ТТП3.421261.004ТУ

    •   реле температури РТ4С-6246, шт. — 1

    •   паспорт, екз. — 1
