Реле температурыРТ4С-6656

    Реле температуры РТ4С-6656-м7\м9-1

    Реле температуры РТ4С-6656 предназначено для контроля и поддержания заданной температуры воздуха и твердых предметов в труднодоступных местах. Прибор также можно использовать для контроля и поддержания заданной температуры жидких сред.
    Реле применяется как регулирующий, сигнализирующий или защитный прибор в автоматизированных системах управления.

    Прибор устанавливается в стационарных и используемых на железнодорожном транспорте системах вентиляции, кондиционирования, отопления, в системах пожарной сигнализации и в других системах управления технологическими процессами.

    Прибор поставляется с двумя фиксированными уставками срабатывания: верхняя температурная уставка (tв) и нижняя температурная уставка (tн). Настройка прибора выполняется на предприятии-изготовителе. Возможна перенастройка в местах эксплуатации с помощью специального оборудования – программатора ПРТ1С-6277 или ПРТ1С-6577.
    После изменения уставок необходимо сделать соответствующую отметку в паспорте и наклейку на корпус реле (новые значения tв\tн).

    Реле может работать в двух режимах:

    •   срабатывание при увеличении температуры

        - при повышении температуры до значения уставки tв замыкаются контакты 5 "Выход tв" и 4 "ПК" (контакты 3 и 4 размыкаются). Обратное переключение происходит при снижении температуры до значения уставки tн;

    •   срабатывание при понижении температуры

        - при снижении температуры до значения уставки tн замыкаются контакты 3 "Выход tн" и 4 "ПК" (контакты 5 и 4 размыкаются). Обратное переключение происходит при повышении температуры до значения уставки tв.

    Прибор монтируется внутри помещения на стену.
    Реле имеет выносной термочувствительный элемент, который расположен внутри тонкостенной гильзы из нержавеющей стали, контактирующей со средой. Контролируемая среда должна быть неагрессивная к нержавеющей стали.
    Глубина погружения - 40 мм, данный параметр может быть изменен при заказе.
    Стандартная длина соединительного гибкого кабеля - 1 метр. При заказе можно указать другую длину, не более 10 метров.
    Кабель термостойкий, маслостойкий и химостойкий - устойчив в широком диапазоне температур к маслам, спиртам, кислотным и щелочным растворам.
    Для подключения внешних электрических цепей в приборе предусмотрен разъёмный клеммник.

    Принцип работы реле заключается в измерении температуры и срабатывании электронной схемы при повышении температуры до уставки tв или при снижении температуры до уставки tн.
    Учитывая, что имеются две фиксированные уставки температуры и перекидной контакт (ПК), реле может работать с зоной возврата направленной как в сторону понижения температуры, так и сторону повышения температуры.

    Общие рекомендации при монтаже.
    Рабочее положение - любое.
    Монтаж необходимо производить при отключенном напряжении питания.

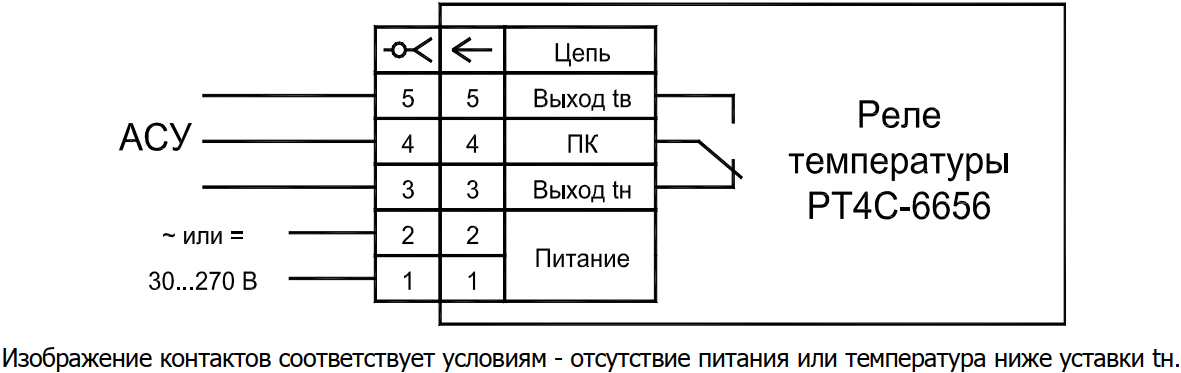

    Контакты выходного реле не имеют защиты от короткого замыкания. Поэтому рекомендуется устанавливать внешние элементы защиты и монтаж проводов выполнить в строгом соответствии со схемой подключения.
    Необходимо избегать расположения соединительного гибкого кабеля прибора вблизи высоковольтных электрических цепей.

    Диапазон контролируемых температур от минус 50 °С до 125 °С
    Погрешность, не более ± 1 °С
    Напряжение питания от 30 В до 270 В (AC или DC)
    Ток потребления, не более 50 мА
    Коммутационные характеристики:
      максимальное напряжение 400 В (AC1), 300 В (DC1)
      максимальный ток 16 А
      мощность AC1 - до 2,7 кВт, DC1 - до 384 Вт
    Погружаемая часть:
      материал гильзы нержавеющая сталь
      глубина погружения 40 мм

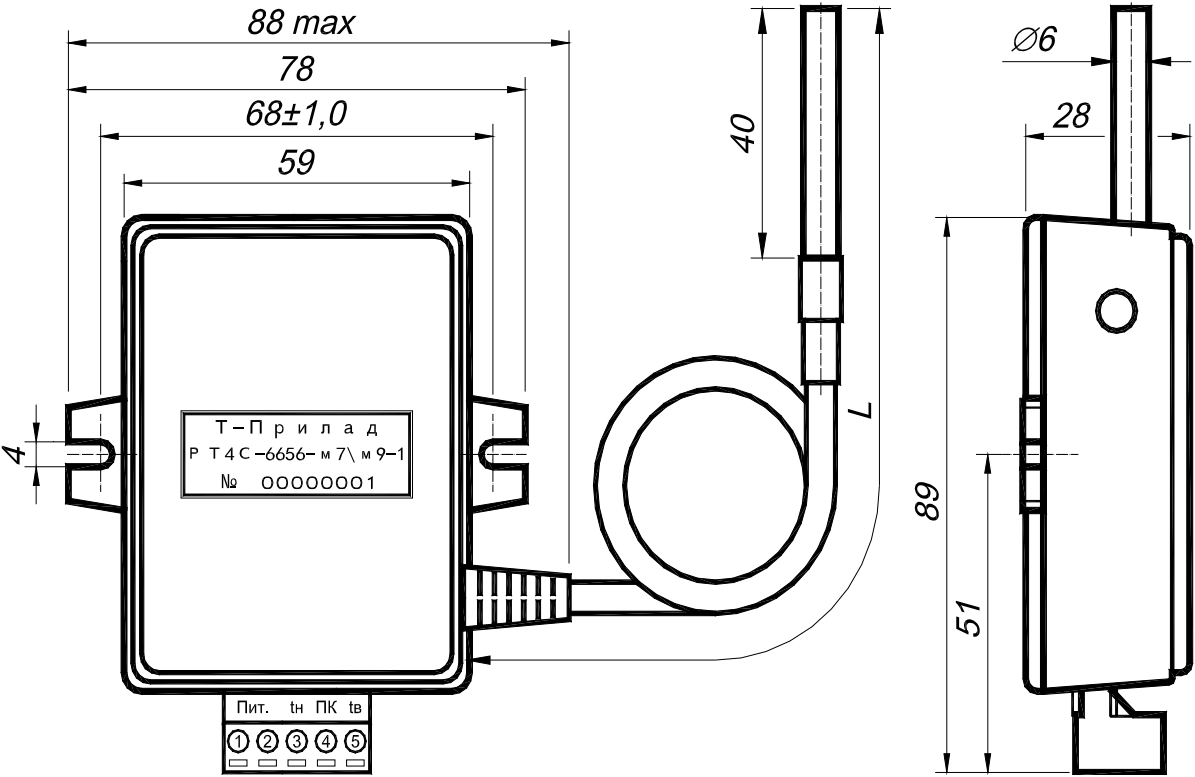

    Габаритные размеры 89 мм х 85 мм х 28 мм
    Масса, не более 0,5 кг
    Условия эксплуатации:
      температура среды от минус 40 °С до 70 °С
      относительная влажность воздуха до 98 % при температуре 35 °С
      вибрация с частотой (10 - 100) Гц и ускорением до 4g
      ударные нагрузки многократные с ускорением до 5g
    Степень защиты по ДСТУ ЕN 60529 IР21
    Срок службы 12 лет

    Структура обозначения реле температуры РТ4С-6656:

    РТ4С-6656- tв \ tн -L
           tв – верхняя температурная уставка в °С
             tн - нижняя температурная уставка в °С
               L - длина соединительного кабеля в метрах


    Пример заказа реле температуры РТ4С-6656 с верхней температурной уставкой tв = минус 7 °С, с нижней температурной уставкой tн = минус 9 °С и с длиной кабеля L = 1 метр:

    Реле температуры РТ4С-6656-м7\м9-1 ТТП3.421261.004ТУ


    Пример заказа реле температуры РТ4С-6656 с верхней температурной уставкой tв = 45 °С, с нижней температурной уставкой tн = 41 °С и с длиной кабеля L = 3 метра:

    Реле температуры РТ4С-6656-45\41-3 ТТП3.421261.004ТУ

    •   Реле температуры РТ4С-6656, шт. — 1

    •   паспорт, экз. — 1

    Реле температуры РТ4С-6656 может заменить:
