Реле температурыРТ4С-6214

    Реле температуры РТ4С-6214-м5\м10

    Реле температуры РТ4С-6214 предназначено для контроля и поддержания заданной температуры воздуха. Реле применяется как регулирующий, сигнализирующий или защитный прибор в автоматизированных системах управления.

    Прибор устанавливается в автоматизированных системах вентиляции, кондиционирования, отопления, в помещениях дизель-генераторных электростанций и в других системах управления технологическими процессами.

    Прибор поставляется с двумя фиксированными уставками срабатывания: верхняя температурная уставка (tв) и нижняя температурная уставка (tн). Настройка прибора выполняется на предприятии-изготовителе. Возможна перенастройка в местах эксплуатации с помощью специального оборудования – программатора серии ПРТ1С.
    После изменения уставок необходимо сделать соответствующую отметку в паспорте и наклейку на корпус реле (новые значения tв\tн).

    Реле может работать в двух режимах:

    •   срабатывание при увеличении температуры

        - при повышении температуры до значения уставки tв замыкаются контакты 5 "Выход tв" и 4 "ПК" (контакты 3 и 4 размыкаются). Обратное переключение происходит при снижении температуры до значения уставки tн;

    •   срабатывание при понижении температуры

        - при снижении температуры до значения уставки tн замыкаются контакты 3 "Выход tн" и 4 "ПК" (контакты 5 и 4 размыкаются). Обратное переключение происходит при повышении температуры до значения уставки tв.

    Прибор монтируется внутри помещения на стену.
    Реле температуры может быть изготовлено в светлом или темном корпусе. При заказе можно указать цвет корпуса.
    Для кабеля внешних электрических цепей в реле предусмотрен соединитель. В комплект поставки входит кабельная часть соединителя - розетка MIC326F.

    Принцип работы реле заключается в измерении температуры и срабатывании электронной схемы при повышении температуры до уставки tв или при снижении температуры до уставки tн.
    Учитывая, что имеются две фиксированные уставки температуры и перекидной контакт (ПК), реле может работать с зоной возврата направленной как в сторону понижения температуры, так и сторону повышения температуры.
    В качестве выходного реле используется твердотельное реле. При отсутствии питания все контакты выходного реле имеют большое сопротивление (разомкнуты) вне зависимости от температуры.

    Общие рекомендации при монтаже.
    Рабочее положение - любое.
    Монтаж необходимо производить при отключенном напряжении питания.

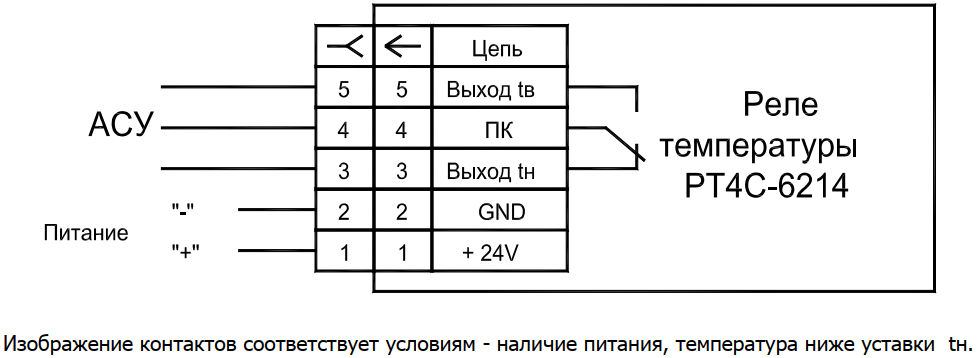

    Контакты выходного реле не имеют защиты от короткого замыкания. Поэтому рекомендуется устанавливать внешние элементы защиты и монтаж проводов выполнить в строгом соответствии со схемой подключения.

    Диапазон контролируемых температур от минус 40 °С до 70 °С
    Погрешность, не более ± 1 °С
    Напряжение питания DC (8 - 30) В или AC (10 - 35) В
    Ток потребления, не более 30 мА
    Коммутационные характеристики:
      максимальное напряжение 35 В
      максимальный ток 1 А
      характер нагрузки активный
    Габаритные размеры 73 мм х 75 мм х 30 мм
    Масса, не более 0,1 кг
    Условия эксплуатации:
      температура среды от минус 40 °С до 70 °С
      относительная влажность воздуха до 98 % при температуре 35 °С
      вибрация с частотой (10 - 100) Гц и ускорением до 10g
      ударные нагрузки многократные с ускорением до 15g
    Степень защиты по ДСТУ ЕN 60529 IР54
    Срок службы 12 лет

    Структура обозначения реле температуры РТ4С-6214:

    РТ4С-6214- tв \ tн
           tв – верхняя температурная уставка в °С
             tн - нижняя температурная уставка в °С

    Если необходим определенный цвет корпуса, можно указать при заказе.


    Пример заказа реле температуры РТ4С-6214 с верхней температурной уставкой tв = 5 °С и с нижней температурной уставкой tн = 3 °С:

    Реле температуры РТ4С-6214-5\3 ТТП3.421261.004ТУ


    Пример заказа реле температуры РТ4С-6214 с верхней температурной уставкой tв = минус 5 °С и с нижней температурной уставкой tн = минус 10 °С:

    Реле температуры РТ4С-6214-м5\м10 ТТП3.421261.004ТУ

    •   Реле температуры РТ4С-6214, шт. — 1

    •   комплект монтажных частей, шт. — 1

    •   паспорт, экз. — 1

    Реле температуры РТ4С-6214 может заменить:
