Реле температурыРТ3С-4652

    Реле температуры РТ3С-4652-м3\м5-2

    Реле температуры РТ3С-4652 предназначено для контроля и поддержания заданной температуры жидких и газообразных сред. Реле применяется как регулирующий, сигнализирующий или защитный прибор в автоматизированных системах управления.

    Прибор устанавливается в системах автоматизации компрессорных установок, в системах водоснабжения и отопления, в холодильных установках и в других системах управления технологическими процессами.

    Прибор поставляется с двумя фиксированными уставками срабатывания: верхняя температурная уставка (tв) и нижняя температурная уставка (tн). Настройка прибора выполняется на предприятии-изготовителе. Возможна перенастройка в местах эксплуатации с помощью специального оборудования – программатора ПРТ1С-6277 (ПРТ1С-6577) или ПРТ1С-6276 (ПРТ1С-6576).
    После изменения уставок необходимо сделать соответствующую отметку в паспорте и наклейку на корпус реле (новые значения tв\tн).

    Реле может работать в двух режимах:

    •   срабатывание при увеличении температуры

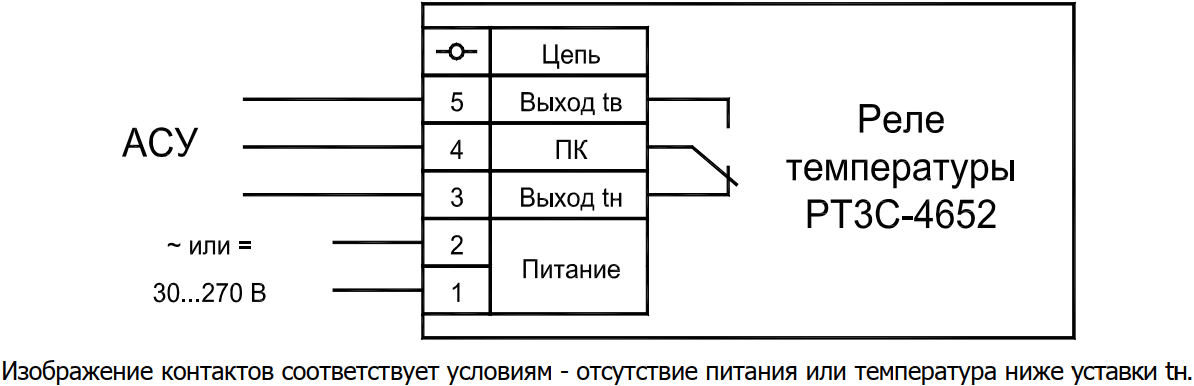

        - при повышении температуры до значения уставки tв замыкаются контакты 5 "Выход tв" и 4 "ПК" (контакты 3 и 4 размыкаются). Обратное переключение происходит при снижении температуры до значения уставки tн;

    •   срабатывание при понижении температуры

        - при снижении температуры до значения уставки tн замыкаются контакты 3 "Выход tн" и 4 "ПК" (контакты 5 и 4 размыкаются). Обратное переключение происходит при повышении температуры до значения уставки tв.

    Реле имеет выносной термочувствительный элемент, который расположен внутри тонкостенной латунной гильзы, контактирующей со средой. Контролируемая среда должна быть неагрессивная к латуни.
    Глубина погружения - 60 мм.
    Для монтажа гильзы на объекте предусмотрена гайка М18.
    Стандартная длина соединительного гибкого кабеля - 1 метр. При заказе можно указать другую длину, не более 10 метров.
    Кабель помещен в металлорукав, который обеспечивает надежную защиту от механических повреждений, грызунов и воздействия окружающей среды. Минимальный радиус изгиба 25 мм.
    Корпус прибора изготовлен из высококачественного и высокопрочного пластика.

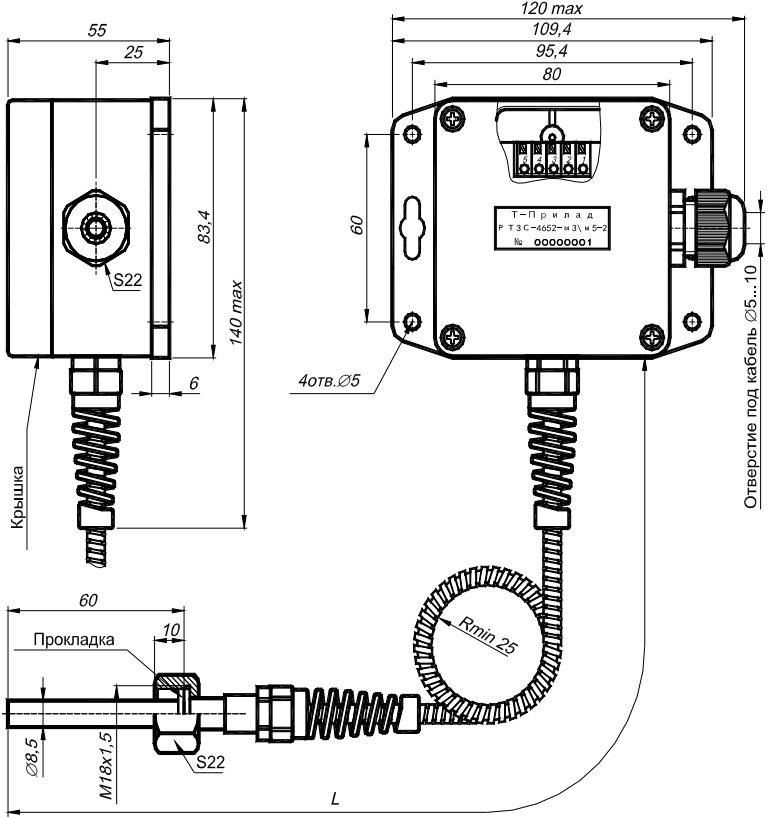

    В реле предусмотрен простой и удобный монтаж на объекте. Прибор имеет четыре крепежных отверстия диаметром 5 мм с межцентровым расстоянием 95,4 мм х 60 мм.
    На корпусе реле закреплен гермоввод, обеспечивающий фиксацию кабеля внешних электрических цепей диаметром 5…10 мм.
    Для подключения внешних электрических цепей в приборе предусмотрен клеммник нажимного типа.

    Принцип работы реле заключается в измерении температуры и срабатывании электронной схемы при повышении температуры до уставки tв или при снижении температуры до уставки tн.
    Учитывая, что имеются две фиксированные уставки температуры и перекидной контакт (ПК), реле может работать с зоной возврата направленной как в сторону понижения температуры, так и сторону повышения температуры.

    Общие рекомендации при монтаже.
    Рабочее положение - любое.
    Монтаж необходимо производить при отключенном напряжении питания.
    Контакты выходного реле не имеют защиты от короткого замыкания. Поэтому рекомендуется устанавливать внешние элементы защиты и монтаж проводов выполнить в строгом соответствии со схемой подключения.
    При монтаже использовать прокладку из комплекта поставки.
    Необходимо избегать расположения соединительного гибкого кабеля прибора вблизи высоковольтных электрических цепей.
    При укладке соединительного кабеля (металлорукава) необходимо учитывать регламентированный минимальный радиус изгиба (25 мм).

    Диапазон контролируемых температур от минус 50 °С до 125 °С
    Погрешность, не более ± 1 °С
    Напряжение питания от 30 В до 270 В (AC или DC)
    Ток потребления, не более 50 мА
    Коммутационные характеристики:
      максимальное напряжение 400 В (AC1), 300 В (DC1)
      максимальный ток 10 А
      мощность AC1 - до 2,7 кВт, DC1 - до 384 Вт
    Погружаемая часть:
      материал гильзы латунь
      глубина погружения 60 мм
      крепление гайка М18
    Габаритные размеры 120 мм х 140 мм х 55 мм
    Масса, не более 0,8 кг
    Условия эксплуатации:
      температура среды от минус 40 °С до 70 °С
      относительная влажность воздуха до 98 % при температуре 35 °С
      вибрация с частотой (10 - 100) Гц и ускорением до 10g
      ударные нагрузки многократные с ускорением до 15g
    Степень защиты по ДСТУ ЕN 60529 IР65
    Срок службы 12 лет

    Структура обозначения реле температуры РТ3С-4652:

    РТ3С-4652- tв \ tн -L
           tв – верхняя температурная уставка в °С
             tн - нижняя температурная уставка в °С
               L - длина соединительного кабеля в метрах

    Пример заказа реле температуры РТ3С-4652 с верхней температурной уставкой tв = минус 3 °С, с нижней температурной уставкой tн = минус 5 °С и с длиной соединительного кабеля L = 2 метра:

    Реле температуры РТ3С-4652-м3\м5-2 ТТП3.421261.003ТУ

    Пример заказа реле температуры РТ3С-4652 с верхней температурной уставкой tв = 103 °С, с нижней температурной уставкой tн = 100 °С и с длиной соединительного кабеля L = 3 метра:

    Реле температуры РТ3С-4652-103\100-3 ТТП3.421261.003ТУ

    •   Реле температуры РТ3С-4652, шт. — 1

    •   комплект монтажных частей, шт. — 1

    •   паспорт, экз. — 1

    Реле температуры РТ3С-4652 может заменить:
