Реле температурыРТ1С-7241

    Реле температуры РТ1С-7241-35\30

    Реле температуры РТ1С-7241 предназначено для контроля и поддержания заданной температуры жидких и газообразных сред. Реле применяется как регулирующий, сигнализирующий или защитный прибор в автоматизированных системах управления.

    Прибор устанавливается на стационарных установках отопления, холодильной техники, в системах кондиционирования, вентиляции и в других системах управления технологическими процессами.

    Прибор поставляется с двумя фиксированными уставками срабатывания: верхняя температурная уставка (tв) и нижняя температурная уставка (tн). Настройка прибора выполняется на предприятии-изготовителе. Возможна перенастройка в местах эксплуатации с помощью специального оборудования – программатора ПРТ1С-6277 (ПРТ1С-6577) или ПРТ1С-6276 (ПРТ1С-6576).
    После изменения уставок необходимо сделать соответствующую отметку в паспорте и наклейку на корпус реле (новые значения tв\tн).

    Реле может работать в двух режимах:

    •   срабатывание при увеличении температуры

        - при повышении температуры до значения уставки tв замыкаются контакты 5 "Выход tв" и 4 "ПК" (контакты 3 и 4 размыкаются). Обратное переключение происходит при снижении температуры до значения уставки tн;

    •   срабатывание при понижении температуры

        - при снижении температуры до значения уставки tн замыкаются контакты 3 "Выход tн" и 4 "ПК" (контакты 5 и 4 размыкаются). Обратное переключение происходит при повышении температуры до значения уставки tв.

    В контролируемую среду погружается тонкостенная гильза из нержавеющей стали 12X18H10T, поэтому среда должна быть неагрессивная к нержавеющей стали.
    Глубина погружения - 60 мм.
    Для монтажа на объекте предусмотрена гайка М18.
    На корпусе реле закреплен гермоввод, обеспечивающий фиксацию кабеля внешних электрических цепей диаметром 4…8 мм.
    Для подключения внешних электрических цепей в приборе предусмотрен клеммник нажимного типа.

    Принцип работы реле заключается в измерении температуры и срабатывании электронной схемы при повышении температуры до уставки tв или при снижении температуры до уставки tн.
    Учитывая, что имеются две фиксированные уставки температуры и перекидной контакт (ПК), реле может работать с зоной возврата направленной как в сторону понижения температуры, так и сторону повышения температуры.

    Общие рекомендации при монтаже.
    Рабочее положение - любое.
    Монтаж необходимо производить при отключенном напряжении питания.

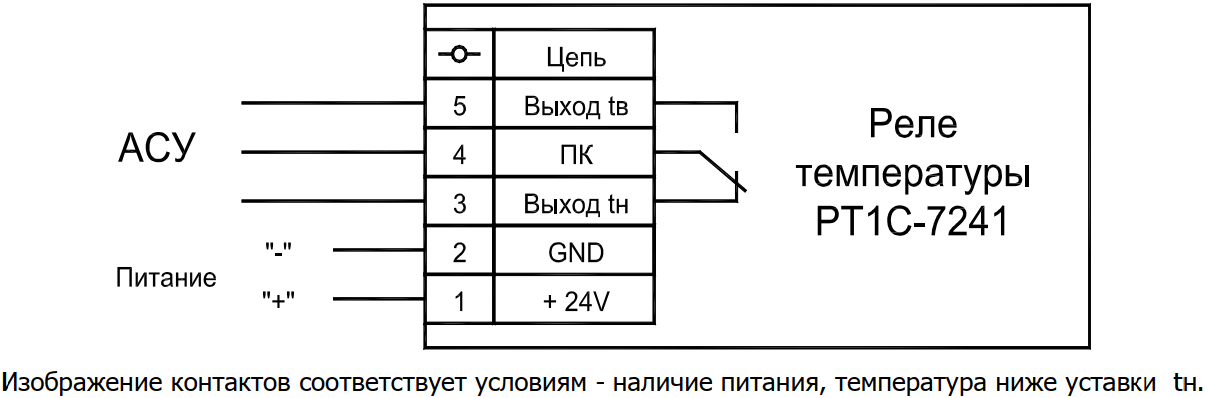

    Контакты выходного реле не имеют защиты от короткого замыкания. Поэтому рекомендуется устанавливать внешние элементы защиты и монтаж проводов выполнить в строгом соответствии со схемой подключения.
    При монтаже использовать прокладку из комплекта поставки.
    Не допускается при монтаже или демонтаже прилагать усилие к корпусу прибора. При затягивании гайки запрещается вращать корпус реле, это может привести к выходу из строя прибора.

    Диапазон контролируемых температур от минус 50 °С до 125 °С
    Погрешность, не более ± 1 °С
    Напряжение питания от 18 В до 30 В (DC)
    Ток потребления, не более 30 мА
    Коммутационные характеристики:
      максимальное напряжение 30 В
      максимальный ток 0,5 А
      характер нагрузки активный
    Погружаемая часть:
      материал гильзы нержавеющая сталь
      глубина погружения 60 мм
      крепление гайка М18

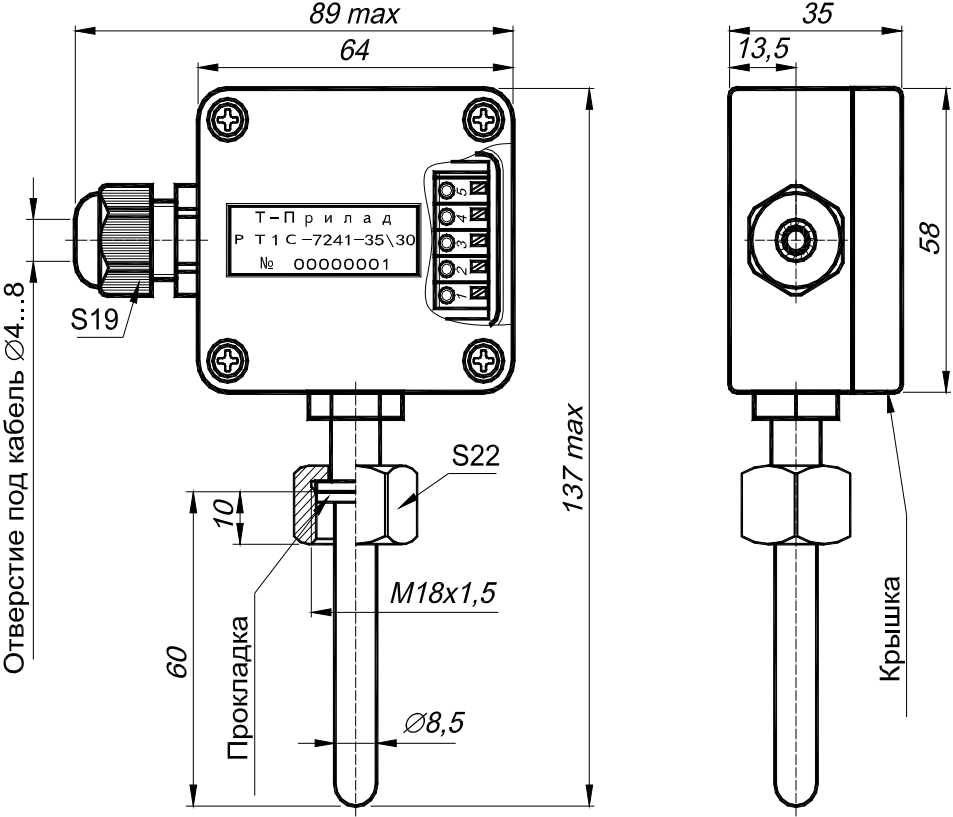

    Габаритные размеры 89 мм х 137 мм х 35 мм
    Масса, не более 0,2 кг
    Условия эксплуатации:
      температура среды от минус 40 °С до 70 °С
      относительная влажность воздуха до 98 % при температуре 35 °С
      вибрация с частотой (10 - 100) Гц и ускорением до 4g
      ударные нагрузки многократные с ускорением до 5g
    Степень защиты по ДСТУ ЕN 60529 IР65
    Срок службы 12 лет

    Структура обозначения реле температуры РТ1С-7241:

    РТ1С-7241- tв \ tн
           tв – верхняя температурная уставка в °С
             tн - нижняя температурная уставка в °С


    Пример заказа реле температуры РТ1С-7241 с верхней температурной уставкой tв = 35 °С и с нижней температурной уставкой tн = 30 °С:

    Реле температуры РТ1С-7241-35\30 ТТП3.421261.001ТУ


    Пример заказа реле температуры РТ1С-7241 с верхней температурной уставкой tв = минус 7 °С и с нижней температурной уставкой tн = минус 12 °С:

    Реле температуры РТ1С-7241-м7\м12 ТТП3.421261.001ТУ

    •   Реле температуры РТ1С-7241, шт. — 1

    •   комплект монтажных частей, шт. — 1

    •   паспорт, экз. — 1

    Реле температуры РТ1С-7241 может заменить:
