Реле температуриРТ4С-6314

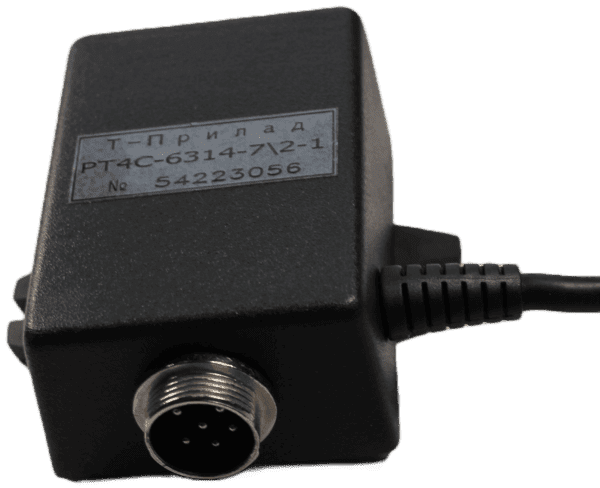

    Реле температури РТ4С-6314-7\2-1

    Реле температури РТ4С-6314 призначене для контролю та підтримки заданої температури повітря та твердих предметів у важкодоступних місцях. Прилад також можна використовувати для контролю та підтримки заданої температури рідких середовищ.
    Реле застосовується як регулюючий, сигналізуючий або захисний прилад в автоматизованих системах управління.

    Прилад встановлюється в автоматизованих системах вентиляції, кондиціювання, опалення, в приміщеннях дизель-генераторних електростанцій та в інших системах управління технологічними процесами.

    Прилад поставляється з двома фіксованими уставками спрацьовування: верхня температурна уставка (tв) та нижня температурна уставка (tн). Налаштування приладу виконується на підприємстві-виробника. Можливе переналаштування у місцях експлуатації за допомогою спеціального обладнання – програматора серії ПРТ1С.
    Після зміни уставок необхідно зробити відповідну позначку в паспорті та наклейку на корпус реле (нові значення tв\tн).

    Реле може працювати у двох режимах:

    •   спрацьовування при збільшенні температури

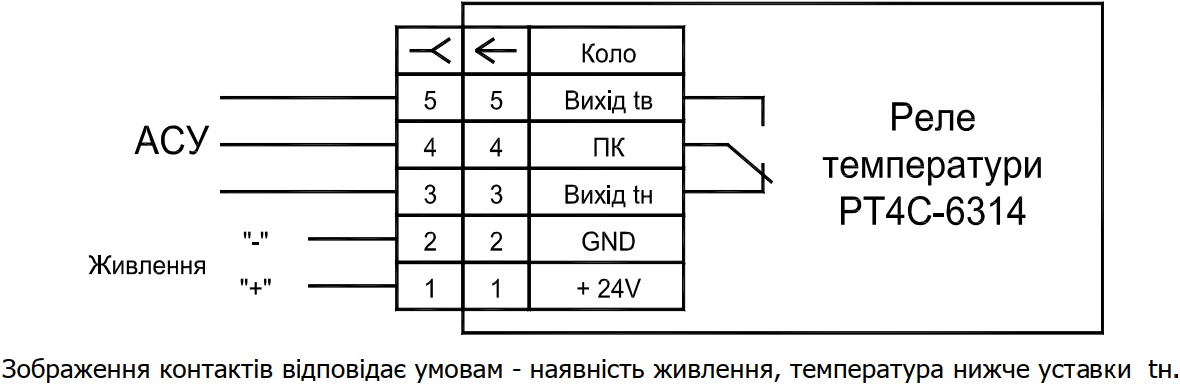

        - у разі підвищення температури до значення уставки tв замикаються контакти 5 "Вихід tв" та 4 "ПК" (контакти 3 та 4 розмикаються). Зворотне перемикання відбувається при зниженні температури до значення уставки tн;

    •   спрацьовування при зниженні температури

        - при зниженні температури до значення уставки tн замикаються контакти 3 "Вихід tн" та 4 "ПК" (контакти 5 та 4 розмикаються). Зворотне перемикання відбувається при підвищенні температури до значення уставки tв.

    Прилад встановлюється всередині приміщення на стіну.

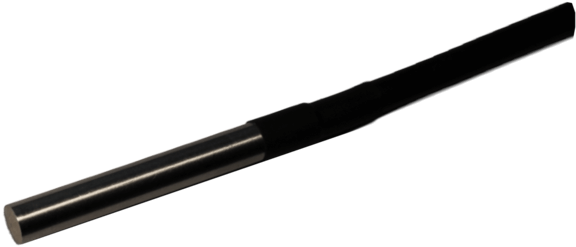

    Реле має виносний термочутливий елемент, який розташований усередині тонкостінної гільзи з нержавіючої сталі, що контактує із середовищем. Контрольоване середовище має бути неагресивним до нержавіючої сталі.
    Глибина занурення – 40 мм, цей параметр може бути змінений при замовленні.
    Стандартна довжина з'єднувального гнучкого кабелю – 1 метр. При замовленні можна вказати іншу довжину, не більше 10 метрів.
    Кабель термостійкий, маслостійкий та хімостійкий - стійкий у широкому діапазоні температур до олій, спиртів, кислотних та лужних розчинів.

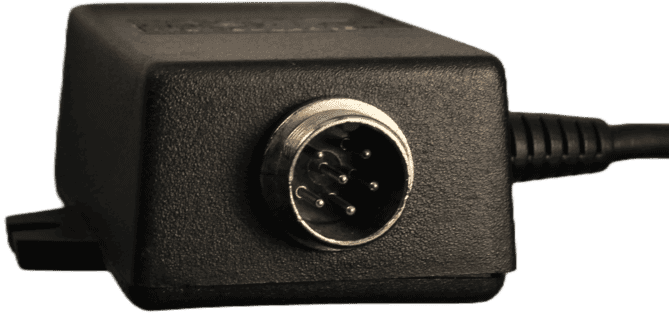

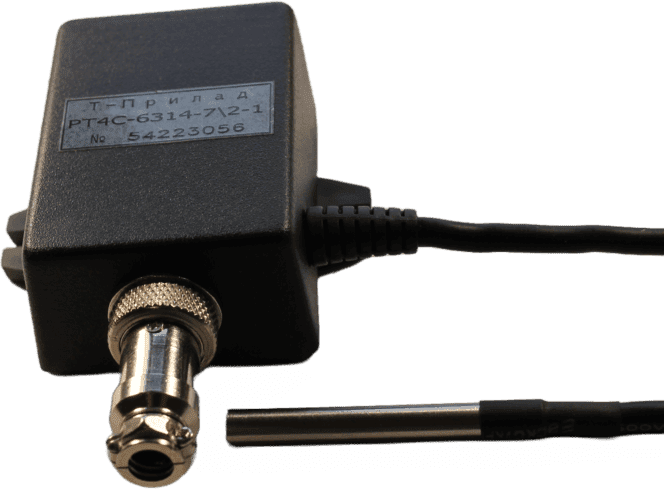

    Для кабелю зовнішніх електричних кіл у реле передбачений з'єднувач. У комплект поставки входить кабельна частина з'єднувача - розетка MIC326F.

    Принцип роботи полягає у вимірюванні температури і спрацьовуванні електронної схеми при підвищенні температури до уставки tв або при зниженні температури до уставки tн.
    Враховуючи, що є дві фіксовані уставки температури та перекидний контакт (ПК), реле може працювати із зоною повернення спрямованої як у бік зниження температури, так і у бік підвищення температури.
    В якості вихідного реле використовується твердотільне реле. При відсутності живлення всі контакти вихідного реле мають великий опір (розімкнути) незалежно від температури.

    Загальні рекомендації під час монтажу.
    Робоче положення - будь-яке.
    Монтаж необхідно проводити при відключеній напрузі живлення.
    Контакти вихідного реле не мають захисту від короткого замикання. Тому рекомендується встановлювати зовнішні елементи захисту та монтаж проводів виконати у суворій відповідності до схеми підключення.
    Необхідно уникати розташування з'єднувального гнучкого кабелю приладу поблизу високовольтних електричних кіл.

    Діапазон контрольованих температур від мінус 50 °С до 125 °С
    Похибка, не більше ± 1 °С
    Напруга живлення DC (8 - 30) В або AC (10 - 35) В
    Струм споживання, не більше 30 мА
    Комутаційні характеристики:
      максимальна напруга 35 В
      максимальний струм 1 А
      характер навантаження активний
    Занурювана частина:
      матеріал гільзи нержавіюча сталь
      глибина занурення 40 мм

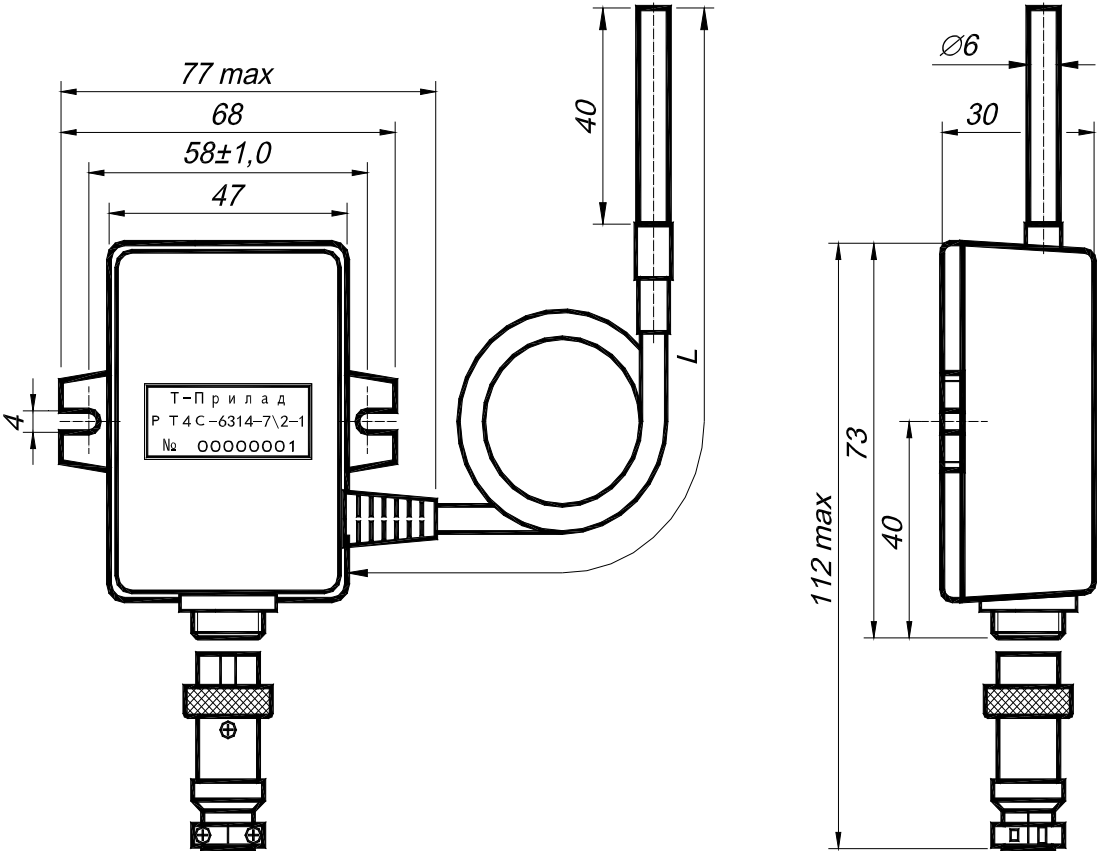

    Габаритні розміри 73 мм х 75 мм х 30 мм
    Маса, не більше 0,4 кг
    Умови експлуатації:
      температура середовища від мінус 40 °С до 70 °С
      відносна вологість повітря до 98 % при температурі 35 °С
      вібрація з частотою (10 - 100) Гц та прискоренням до 10g
      ударні навантаження багаторазові з прискоренням до 15g
    Ступінь захисту за ДСТУ ЕN 60529 IР54
    Термін служби 12 років

    Структура позначення реле температури РТ4С-6314:

    РТ4С-6314- tв \ tн -L
           tв – верхня температурна уставка у °С
             tн - нижня температурна уставка у °С
               L - довжина з'єднувального кабелю в метрах


    Приклад замовлення реле температури РТ4С-6314 з верхньою температурною уставкою tв = 7 °С, з нижньою температурною уставкою tн = 2 °С та з довжиною кабелю L = 1 метр:

    Реле температури РТ4С-6314-7\2-1 ТТП3.421261.004ТУ


    Приклад замовлення реле температури РТ4С-6314 з верхньою температурною уставкою tв = 45 °С, з нижньою температурною уставкою tн = 40 °С та з довжиною кабелю L = 2 метри:

    Реле температури РТ4С-6314-45\40-2 ТТП3.421261.004ТУ

    •   реле температури РТ4С-6314, шт. — 1

    •   комплект монтажних частин, шт. — 1

    •   паспорт, екз. — 1

    Реле температури РТ4С-6314 може замінити:
