Реле температурыРТ5С-5519

    Реле температуры РТ5С-5519-95\90

    Реле температуры РТ5С-5519 предназначено для контроля и поддержания заданной температуры жидких и газообразных сред. Реле применяется как регулирующий, сигнализирующий или защитный прибор в автоматизированных системах управления.

    Прибор устанавливается в системах водоснабжения и отопления пассажирских вагонов локомотивной тяги, в системах автоматизации компрессорных установок и в других системах управления технологическими процессами.

    Прибор поставляется с двумя фиксированными уставками срабатывания: верхняя температурная уставка (tв) и нижняя температурная уставка (tн). Настройка прибора выполняется на предприятии-изготовителе. Возможна перенастройка в местах эксплуатации с помощью специального оборудования – программатора ПРТ1С-6275 или ПРТ1С-6575.
    После изменения уставок необходимо сделать соответствующую отметку в паспорте и наклейку на корпус реле (новые значения tв\tн).

    Реле может работать в двух режимах:

    •   срабатывание при увеличении температуры

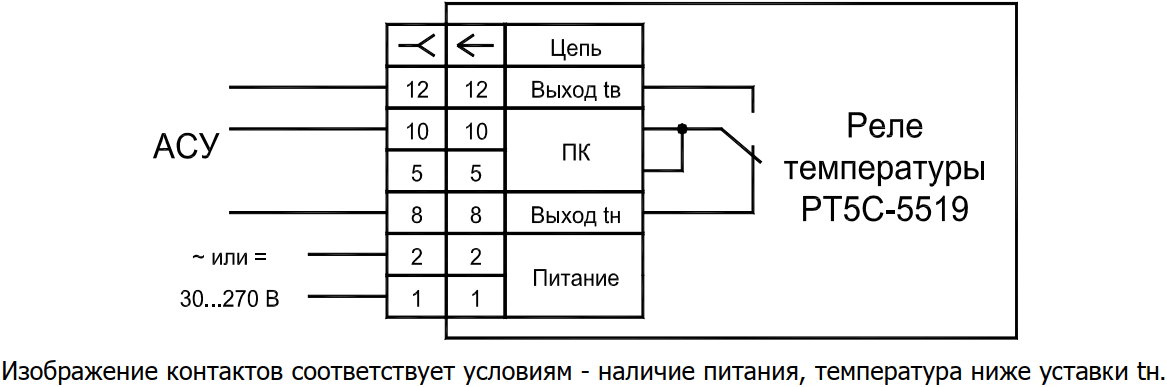

        - при повышении температуры до значения уставки tв замыкаются контакты 12 "Выход tв" и 10 "ПК" (контакты 8 и 10 размыкаются). Обратное переключение происходит при снижении температуры до значения уставки tн;

    •   срабатывание при понижении температуры

        - при снижении температуры до значения уставки tн замыкаются контакты 8 "Выход tн" и 10 "ПК" (контакты 12 и 10 размыкаются). Обратное переключение происходит при повышении температуры до значения уставки tв.

    В контролируемую среду погружается тонкостенная латунная гильза, поэтому среда должна быть неагрессивная к латуни.
    Глубина погружения - 47 мм.
    Для монтажа на объекте предусмотрен штуцер М27.
    Для кабеля внешних электрических цепей в реле предусмотрен соединитель. В комплект поставки входит кабельная часть соединителя - розетка 2РМТ24КПН19Г1В1В. По согласованию, кабельная часть соединителя может поставляться с прямым или угловым патрубком и с неэкранированной или экранированной гайкой.

    Принцип работы реле заключается в измерении температуры и срабатывании электронной схемы при повышении температуры до уставки tв или при снижении температуры до уставки tн.
    Учитывая, что имеются две фиксированные уставки температуры и перекидной контакт (ПК), реле может работать с зоной возврата направленной как в сторону понижения температуры, так и сторону повышения температуры.
    В качестве выходного реле используется твердотельное реле. При отсутствии питания все контакты выходного реле имеют большое сопротивление (разомкнуты) вне зависимости от температуры.

    Общие рекомендации при монтаже.
    Рабочее положение - любое.
    Монтаж необходимо производить при отключенном напряжении питания.
    Контакты выходного реле не имеют защиты от короткого замыкания. Поэтому рекомендуется устанавливать внешние элементы защиты и монтаж проводов выполнить в строгом соответствии со схемой подключения.
    Если необходимо обеспечить защиту по IP65, рекомендуем применять дополнительные средства защиты от пыли и влаги кабельной части соединителя: чехлы, герметики, компаунды.
    При монтаже использовать прокладку из комплекта поставки.
    Не допускается при монтаже или демонтаже прилагать усилие к корпусу прибора. При затягивании штуцера запрещается вращать корпус реле, это может привести к выходу из строя прибора.

    Диапазон контролируемых температур от минус 50 °С до 125 °С
    Погрешность, не более ± 1 °С
    Напряжение питания от 30 В до 270 В (AC или DC)
    Ток потребления, не более 30 мА
    Коммутационные характеристики:
      максимальное напряжение 270 В
      максимальный ток 1 А
      характер нагрузки активный
    Погружаемая часть:
      материал гильзы латунь
      глубина погружения 47 мм
      крепление штуцер М27
    Габаритные размеры 80 мм х 136 мм х 50 мм
    Масса, не более 0,4 кг
    Условия эксплуатации:
      температура среды от минус 40 °С до 70 °С
      относительная влажность воздуха до 98 % при температуре 35 °С
      вибрация с частотой (10 - 100) Гц и ускорением до 15g
      ударные нагрузки многократные с ускорением до 20g
    Степень защиты по ДСТУ ЕN 60529 IР54 (при доп. защите разъема – IР65)
    Срок службы 12 лет

    Структура обозначения реле температуры РТ5С-5519:

    РТ5С-5519- tв \ tн
           tв – верхняя температурная уставка в °С
             tн - нижняя температурная уставка в °С


    Пример заказа реле температуры РТ5С-5519 с верхней температурной уставкой tв = 95 °С и с нижней температурной уставкой tн = 90 °С:

    Реле температуры РТ5С-5519-95\90 ТТП3.421261.005ТУ


    Пример заказа реле температуры РТ5С-5519 с верхней температурной уставкой tв = 80 °С и с нижней температурной уставкой tн = 75 °С:

    Реле температуры РТ5С-5519-80\75 ТТП3.421261.005ТУ

    •   Реле температуры РТ5С-5519, шт. — 1

    •   комплект монтажных частей, шт. — 1

    •   паспорт, экз. — 1

    Реле температуры РТ5С-5519 может заменить:
