Реле температурыРТ3С-3252

    Реле температуры РТ3С-3252-70\65-1

    Реле температуры РТ3С-3252 предназначено для контроля и поддержания заданной температуры жидких и газообразных сред. Реле применяется как регулирующий, сигнализирующий или защитный прибор в автоматизированных системах управления.

    Прибор устанавливается на отопительных, холодильных установках железнодорожного и автомобильного подвижного состава, на стационарных установках и в других системах управления технологическими процессами.

    Прибор поставляется с двумя фиксированными уставками срабатывания: верхняя температурная уставка (tв) и нижняя температурная уставка (tн). Настройка прибора выполняется на предприятии-изготовителе. Возможна перенастройка в местах эксплуатации с помощью специального оборудования – программатора ПРТ1С-6277 (ПРТ1С-6577) или ПРТ1С-6276 (ПРТ1С-6576).
    После изменения уставок необходимо сделать соответствующую отметку в паспорте и наклейку на корпус реле (новые значения tв\tн).

    Реле может работать в двух режимах:

    •   срабатывание при увеличении температуры

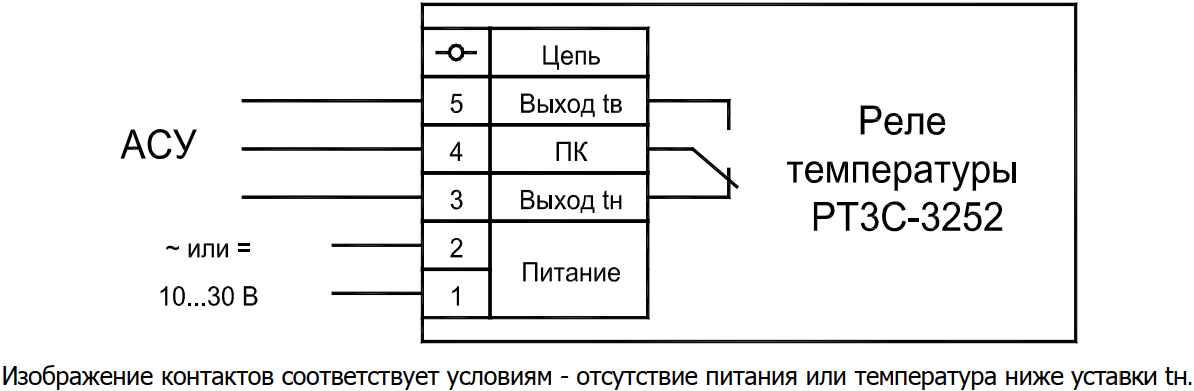

        - при повышении температуры до значения уставки tв замыкаются контакты 5 "Выход tв" и 4 "ПК" (контакты 3 и 4 размыкаются). Обратное переключение происходит при снижении температуры до значения уставки tн;

    •   срабатывание при понижении температуры

        - при снижении температуры до значения уставки tн замыкаются контакты 3 "Выход tн" и 4 "ПК" (контакты 5 и 4 размыкаются). Обратное переключение происходит при повышении температуры до значения уставки tв.

    Реле имеет выносной термочувствительный элемент, который расположен внутри тонкостенной латунной гильзы, контактирующей со средой. Контролируемая среда должна быть неагрессивная к латуни.
    Глубина погружения - 60 мм.
    Для монтажа гильзы на объекте предусмотрена гайка М18.
    Стандартная длина соединительного гибкого кабеля - 1 метр. При заказе можно указать другую длину, не более 10 метров.
    Кабель термостойкий, маслостойкий и химостойкий - устойчив в широком диапазоне температур к маслам, спиртам, кислотным и щелочным растворам.
    Корпус прибора изготовлен из высококачественного и высокопрочного пластика.

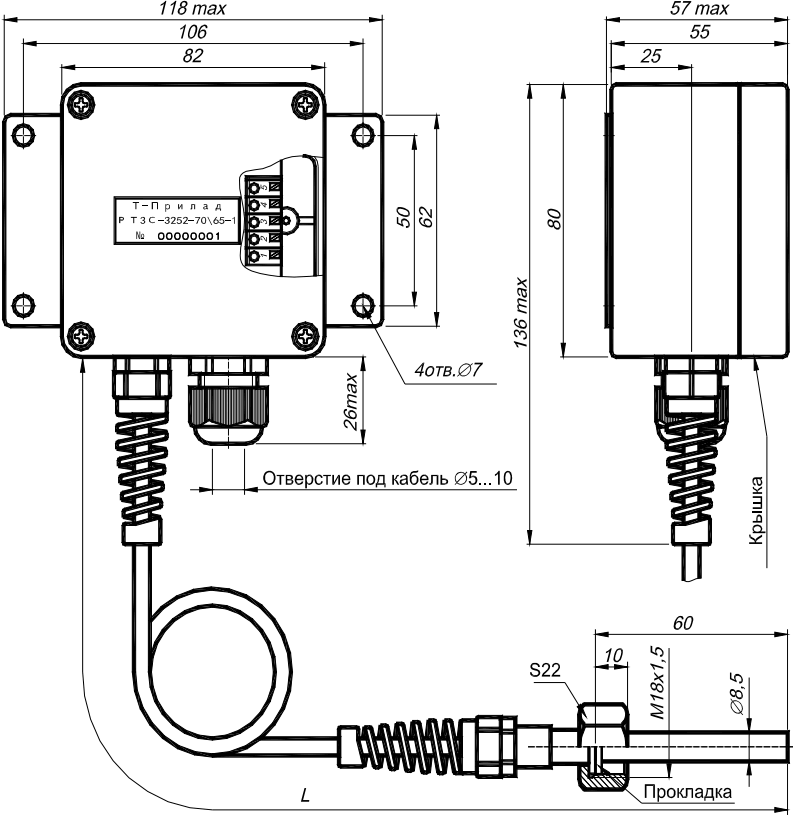

    В реле предусмотрен простой и удобный монтаж на объекте. Прибор имеет четыре крепежных отверстия диаметром 7 мм с межцентровым расстоянием 106 мм х 50 мм. Посадочное место совпадает с посадочным местом датчиков-реле температуры ДР2 и ТАМ102, что позволяет данное исполнение реле использовать для замены.
    На корпусе реле закреплен гермоввод, обеспечивающий фиксацию кабеля внешних электрических цепей диаметром 5…10 мм.
    Для подключения внешних электрических цепей в приборе предусмотрен клеммник нажимного типа.

    Принцип работы реле заключается в измерении температуры и срабатывании электронной схемы при повышении температуры до уставки tв или при снижении температуры до уставки tн.
    Учитывая, что имеются две фиксированные уставки температуры и перекидной контакт (ПК), реле может работать с зоной возврата направленной как в сторону понижения температуры, так и сторону повышения температуры.

    Общие рекомендации при монтаже.
    Рабочее положение - любое.
    Монтаж необходимо производить при отключенном напряжении питания.
    Контакты выходного реле не имеют защиты от короткого замыкания. Поэтому рекомендуется устанавливать внешние элементы защиты и монтаж проводов выполнить в строгом соответствии со схемой подключения.
    При монтаже использовать прокладку из комплекта поставки.
    Необходимо избегать расположения соединительного гибкого кабеля прибора вблизи высоковольтных электрических цепей.

    Диапазон контролируемых температур от минус 50 °С до 125 °С
    Погрешность, не более ± 1 °С
    Напряжение питания от 10 В до 30 В (AC или DC)
    Ток потребления, не более 50 мА
    Коммутационные характеристики:
      максимальное напряжение 400 В (AC1), 300 В (DC1)
      максимальный ток 10 А
      мощность AC1 - до 2,7 кВт, DC1 - до 384 Вт
    Погружаемая часть:
      материал гильзы латунь
      глубина погружения 60 мм
      крепление гайка М18
    Габаритные размеры 118 мм х 136 мм х 57 мм
    Масса, не более 0,7 кг
    Условия эксплуатации:
      температура среды от минус 40 °С до 70 °С
      относительная влажность воздуха до 98 % при температуре 35 °С
      вибрация с частотой (10 - 100) Гц и ускорением до 10g
      ударные нагрузки многократные с ускорением до 15g
    Степень защиты по ДСТУ ЕN 60529 IР65
    Срок службы 12 лет

    Структура обозначения реле температуры РТ3С-3252:

    РТ3С-3252- tв \ tн -L
           tв – верхняя температурная уставка в °С
             tн - нижняя температурная уставка в °С
               L - длина соединительного кабеля в метрах

    Пример заказа реле температуры РТ3С-3252 с верхней температурной уставкой tв = 70 °С, с нижней температурной уставкой tн = 65 °С и с длиной соединительного кабеля L = 1 метр:

    Реле температуры РТ3С-3252-70\65-1 ТТП3.421261.003ТУ

    Пример заказа реле температуры РТ3С-3252 с верхней температурной уставкой tв = 105 °С, с нижней температурной уставкой tн = 100 °С и с длиной соединительного кабеля L = 3 метра:

    Реле температуры РТ3С-3252-105\100-3 ТТП3.421261.003ТУ

    •   Реле температуры РТ3С-3252, шт. — 1

    •   комплект монтажных частей, шт. — 1

    •   паспорт, экз. — 1

    Реле температуры РТ3С-3252 может заменить:
